Por que o switch faca 200-4000A é uma escolha crítica para isolamento de energia de alta corrente

Resumo:O isolamento confiável é essencial na distribuição industrial, armazenamento de energia, sistemas fotovoltaicos, instalações de geradores e outras aplicações elétricas de alta corrente. OInterruptor de faca 200-4000AdeSoutyafoi projetado para fornecer comutação confiável e isolamento de interrupção visível para sistemas de energia de baixa tensão. Com construção robusta, configurações de lâmina para diferentes classificações de corrente, componentes condutores estanhados e conformidade com GB/T 14048.3 e IEC/EN 60947-3, este tipo de chave faca pode suportar requisitos exigentes de isolamento elétrico, simplificando a manutenção e melhorando a segurança operacional.

Índice

• O que é um interruptor faca 200-4000A?
• Por que o isolamento de alta corrente é importante?
• Quais são os principais recursos do switch faca 200-4000A?
• Quais são as principais especificações e configurações?
• Onde uma chave faca 200-4000A pode ser usada?
• Como você deve selecionar a chave de faca certa?
• Como você pode melhorar a confiabilidade da instalação e manutenção?
• Perguntas frequentes
• Conclusão

O que é um interruptor faca 200-4000A?

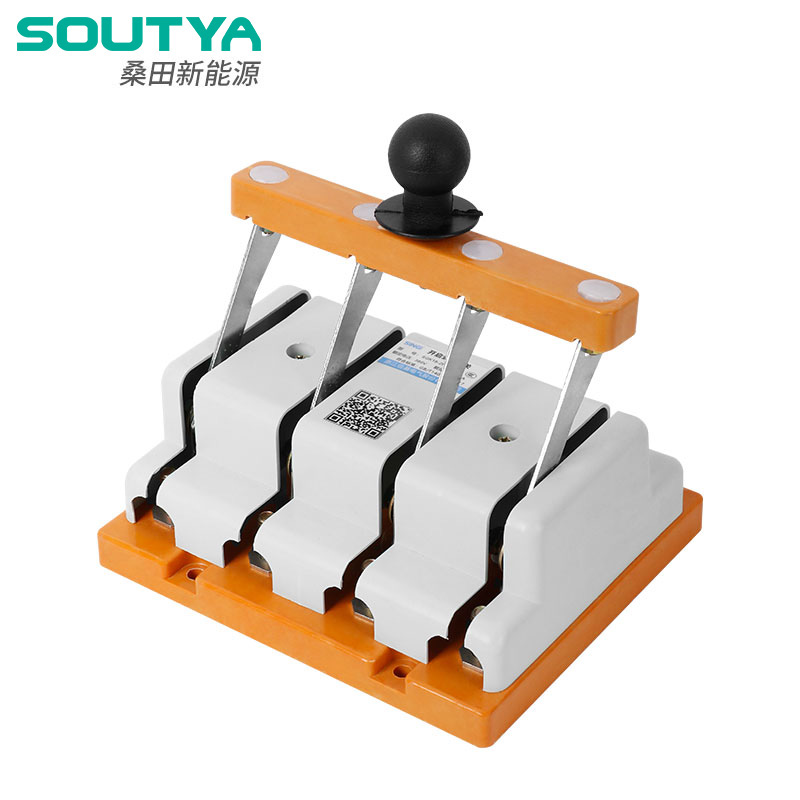

A Interruptor de faca 200-4000Aé um dispositivo de comutação e isolamento de alta corrente destinado a sistemas de distribuição elétrica de baixa tensão. Ao contrário de uma chave de controle convencional projetada principalmente para operação frequente, uma chave faca fornece uma separação física clara entre componentes condutores quando aberta. Este isolamento visível pode ser particularmente valioso durante procedimentos de inspeção elétrica, serviço, manutenção e bloqueio/sinalização.

A série SYK18 fornecida pela Soutya cobre aplicações de alta corrente e é projetada para uso em caixas de distribuição, painéis de controle, posições de desconexão principais, sistemas de armazenamento de energia, equipamentos fotovoltaicos, seções de barramento e instalações relacionadas a geradores. As especificações publicadas pelo fabricante identificam GB/T 14048.3 e IEC/EN 60947-3 como padrões aplicáveis.

Para as equipes de compras, o principal valor deste produto não é simplesmente a sua alta classificação atual. A chave combina capacidade de condução de corrente com uma estrutura mecânica simples e isolamento de ruptura visível, tornando-a adequada para aplicações onde o pessoal de manutenção precisa de um ponto de isolamento claramente identificável.

Por que o isolamento de alta corrente é importante?

À medida que os sistemas eléctricos se tornam maiores, as consequências de um procedimento de isolamento incorrecto também se tornam mais graves. Instalações industriais, sistemas de armazenamento de energia de baterias, instalações fotovoltaicas e sistemas geradores podem envolver correntes operacionais substanciais. Um dispositivo de isolamento devidamente selecionado ajuda a estabelecer um ponto de separação controlado antes do início do trabalho de manutenção.

Uma chave faca de alta corrente pode fornecer vários benefícios práticos:

• Isolamento claro:A posição física da lâmina proporciona um estado aberto facilmente reconhecível.
• Suporte de manutenção:Um ponto de desconexão dedicado pode simplificar os procedimentos de manutenção planejados.
• Compatibilidade de alta corrente:Os modelos podem ser selecionados de acordo com os requisitos atuais da instalação.
• Simplicidade mecânica:O mecanismo operacional básico pode reduzir a dependência de sistemas complexos de controle eletrônico.
• Integração do sistema:As chaves faca podem ser incorporadas em gabinetes de distribuição, sistemas de barramentos, equipamentos ESS e aplicações de geradores.

Por exemplo, Soutya descreve aplicações em gabinetes de armazenamento de energia de 0,4 kV onde a chave pode ser instalada após o disjuntor principal para criar uma lacuna de isolamento visível após o desligamento do PCS.

Quais são os principais recursos do switch faca 200-4000A?

O desempenho de uma chave faca de alta corrente depende de mais do que sua amperagem nominal. A estrutura de contato, a pressão, os materiais condutores, a configuração mecânica e as condições de instalação influenciam a confiabilidade a longo prazo.

1. Diferentes configurações de lâmina

De acordo com as informações do produto Soutya, as versões 200A e 400A usam lâminas únicas, enquanto as versões 600A, 1000A e 1500A usam lâminas duplas. Esta configuração permite que a estrutura condutora seja adaptada a diferentes níveis de corrente e requisitos mecânicos.

2. Pressão de contato aprimorada

Molas de lâmina são instaladas em ambos os lados das lâminas para ajudar a manter a pressão de contato. A pressão de contato estável é importante porque o mau contato pode aumentar a resistência, gerar calor e reduzir a confiabilidade elétrica.

3. Componentes condutores estanhados

As lâminas, placas de conexão e contatos são estanhados. Este tratamento de superfície destina-se a melhorar a proteção da superfície e o desempenho de contato das conexões dos fios, o que é particularmente relevante em ambientes elétricos exigentes.

4. Isolamento de quebra visível

Uma das vantagens mais práticas de uma chave faca é a capacidade de confirmar visualmente que o caminho condutor foi separado. Este recurso é especialmente útil quando o pessoal de manutenção precisa de uma indicação física óbvia de isolamento.

5. Flexibilidade de projeto de alta corrente

Para instalações maiores, as classificações de corrente podem chegar a milhares de amperes. Isso torna a categoria de produto relevante para sistemas de barramentos de alta capacidade, grandes equipamentos de armazenamento de energia, infraestrutura de serviços públicos e aplicações de geradores.

Quais são as principais especificações e configurações?

Ao avaliar umInterruptor de faca 200-4000A, os compradores devem comparar a classificação elétrica, o arranjo das lâminas, a aplicação pretendida, a posição de instalação e os padrões aplicáveis, em vez de selecionar um modelo com base apenas no número máximo de corrente.

Como a página do produto publicada não fornece todos os parâmetros elétricos detalhados para cada classificação até 4000A, os compradores devem solicitar a ficha técnica exata para a corrente, tensão, disposição dos pólos, método de instalação e aplicação necessários antes de fazer um pedido de produção.

Onde uma chave faca 200-4000A pode ser usada?

A ampla faixa de corrente torna este tipo de chave adequado para múltiplas aplicações elétricas de alta corrente. Soutya identifica especificamente vários cenários representativos.

Sistemas de armazenamento de energia industrial

Em gabinetes ESS industriais, a chave faca pode servir como um ponto de isolamento de interrupção visível após o disjuntor principal. Isto permite que os técnicos estabeleçam um ponto de separação claramente identificável durante a manutenção.

Isolamento da seção do barramento de baixa tensão

Versões de grandes correntes, como 2.000 A, 2.500 A e 3.150 A, podem ser usadas para aplicações de isolamento de barramento. Soutya descreve essas configurações como adequadas para aplicações em seções de barramento de baixa tensão onde o isolamento mecânico é importante.

Aplicações de caixa combinadora fotovoltaica

Configurações personalizadas podem ser usadas para isolamento CC em sistemas fotovoltaicos. Entretanto, quando usado em um ambiente fotovoltaico, a chave deve ser selecionada especificamente para a tensão do sistema, requisitos de comutação CC, características do arco e padrões aplicáveis.

Isolamento de Gerador e Utilidade

As chaves faca também podem ser posicionadas a montante do equipamento de chave de transferência automática em aplicações de geradores. Um ponto de isolamento físico pode ajudar a evitar retroalimentação não intencional durante operações de manutenção. Soutya identifica uma configuração 3150A para sistemas geradores como um exemplo de aplicação.

Como você deve selecionar a chave de faca certa?

Para as equipes de engenharia e compras, a seleção do modelo correto requer uma avaliação no nível do sistema. Considere os seguintes fatores:

1. Corrente nominal:Determine a corrente operacional contínua e a margem de projeto necessária.
2. Aplicação CA ou CC:Confirme se a configuração selecionada é especificamente adequada para o tipo de corrente e tensão pretendidos.
3. Classificação de tensão:Verifique a compatibilidade com a tensão real do sistema.
4. Requisitos de resistência a curto-circuito:Avalie a corrente de falta prospectiva e a duração suportável necessária.
5. Configuração da lâmina:Confirme se um arranjo de lâmina única ou dupla é apropriado.
6. Dimensões de instalação:Verifique o espaço do gabinete, a disposição dos barramentos, os terminais e o acesso operacional.
7. Método operacional:Considere a localização da alça, operação frontal, intertravamento e requisitos de bloqueio/sinalização.
8. Padrões e certificação:Confirmar o cumprimento dos padrões exigidos pelo mercado de destino e projeto.

Também é importante distinguir uma chave faca de um disjuntor. Uma chave faca é selecionada principalmente para funções de comutação e isolamento e não deve ser automaticamente considerada um substituto para proteção contra sobrecorrente ou curto-circuito. Os projetistas do sistema devem coordená-lo com os dispositivos de proteção apropriados a montante e a jusante.

Como você pode melhorar a confiabilidade da instalação e manutenção?

Mesmo um interruptor de faca robusto pode ter um desempenho ruim se for instalado incorretamente ou mantido de forma inadequada. Os engenheiros elétricos e as equipes de manutenção devem seguir as instruções de instalação do fabricante e os regulamentos de segurança elétrica aplicáveis.

• Verifique se a classificação do switch corresponde aos requisitos reais do sistema.
• Certifique-se de que todas as conexões estejam devidamente apertadas de acordo com os requisitos especificados pelo fabricante.
• Inspecione as superfícies de contato periodicamente quanto a contaminação, oxidação, superaquecimento ou desgaste anormal.
• Verifique se o mecanismo de operação se move suavemente e sem resistência excessiva.
• Mantenha uma folga adequada e evite contato acidental com componentes energizados.
• Use procedimentos apropriados de bloqueio/sinalização durante a manutenção.
• Nunca opere um interruptor fora de sua classificação elétrica ou condições de aplicação especificadas.

Para instalações críticas, a inspeção periódica deve ser incorporada ao programa de manutenção preventiva do local. Qualquer aumento anormal de temperatura, descoloração, isolamento danificado, conexão solta ou deformação mecânica deve ser investigado por pessoal qualificado.

Perguntas frequentes

Quais classificações de corrente estão disponíveis para o switch faca 200-4000A?

A série de produtos cobre uma ampla faixa de 200-4000A. A página publicada identifica especificamente configurações de blade único para 200A e 400A e configurações de blade duplo para 600A, 1000A e 1500A. Para requisitos de corrente mais elevados, os compradores devem confirmar o modelo exato e a configuração com o fabricante.

Quais padrões a chave faca SYK18 segue?

Soutya afirma que a série SYK18 foi projetada de acordo com GB/T 14048.3 e IEC/EN 60947-3. Os requisitos de certificação e conformidade específicos do projeto ainda devem ser confirmados antes da aquisição.

Uma chave faca pode substituir um disjuntor?

Geralmente não. Um interruptor faca destina-se principalmente à comutação e isolamento. Os disjuntores fornecem funções de proteção, como interrupção de condições de sobrecarga e curto-circuito. Os dois dispositivos podem trabalhar juntos como parte de um sistema de proteção elétrica coordenado.

Onde um interruptor faca de alta corrente é comumente instalado?

As aplicações típicas incluem gabinetes ESS industriais, seções de barramento de baixa tensão, equipamentos elétricos fotovoltaicos, caixas de distribuição, painéis de controle, sistemas geradores e posições de desconexão principais.

O que devo confirmar antes de comprar um switch faca 200-4000A?

Confirme a corrente nominal, a tensão operacional, a aplicação CA/CC, a disposição dos pólos, os requisitos de resistência a curto-circuito, as dimensões de instalação, o método de conexão, o mecanismo operacional, os padrões e quaisquer requisitos de certificação específicos do projeto.

Conclusão

OInterruptor de faca 200-4000Aé uma solução prática para comutação de alta corrente e isolamento elétrico visível, onde a operação mecânica confiável e a separação clara da manutenção são importantes. A série SYK18 da Soutya combina múltiplas configurações de corrente, pressão de contato com mola de lâmina, componentes condutores estanhados e aplicações que abrangem ESS industriais, sistemas fotovoltaicos, seções de barramento de baixa tensão e instalações de geradores. Para engenheiros e profissionais de compras, a escolha do modelo correto deve sempre começar com os parâmetros elétricos reais e os requisitos de segurança do projeto.

Se você estiver adquirindo uma solução confiável de isolamento de alta corrente para um projeto industrial, comercial, fotovoltaico, ESS ou gerador,Contate-nospara discutir sua classificação de corrente, tensão, configuração, condições de aplicação e especificações técnicas necessárias. Soutya pode ajudá-lo a avaliar a solução de chave faca apropriada para seu sistema elétrico e fornecer suporte profissional para suas necessidades de aquisição.
