Caixa combinadora de desconexão solar 1500V DC

A caixa combinadora de desconexão solar DC 1500V, fornecida pela China fabricante Zhejiang Soutya New Energy LLC, é uma unidade combinadora fotovoltaica de 1500 V DC apresentando um gabinete de liga de alumínio e proteção IP66 que garante alta durabilidade e desempenho confiável ao ar livre. O dispositivo integra recursos críticos componentes de segurança, incluindo dispositivos de proteção contra sobretensão CC, isoladores CC e um interruptor principal de isolamento CC. Ele foi projetado para fornecer isolamento abrangente, vazamento e proteção de aterramento em sistemas fotovoltaicos.

Parâmetro Técnico

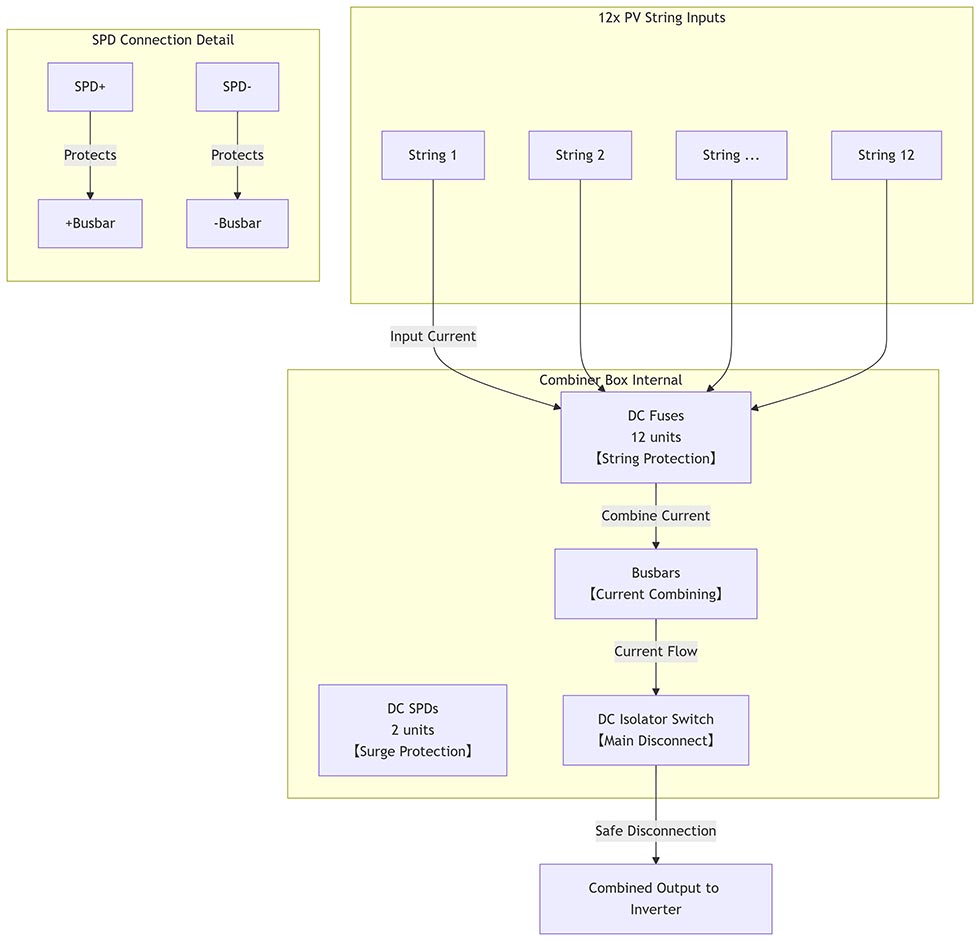

Diagrama de fiação

Cenários de aplicação

1. Campos fotovoltaicos em escala de utilidade – Agregação central do inversor

Montada no chão em cruzetas de aço entre as fileiras de rastreadores, a caixa 12 em 1 consolida uma dúzia de strings de 1500 V em um cabo homerun. Fusível individual os detentores protegem cada string contra falhas de corrente reversa, enquanto os SPDs duplos (± e PE) limitam surtos de raios induzidos em longos percursos CC. O principal O isolador rotativo fornece isolamento de ruptura visível no combinador, permitindo equipes de manutenção bloqueiem todo o barramento de 1500 V antes de trabalhar no inversor central ou transformador.

2.Grandes telhados comerciais – agrupamento de strings Multi-MPPT

Instalada em bandejas lastradas em amplos telhados planos, a unidade alimenta 12 strings separadas em uma única entrada MPPT de um inversor de 250 kW. Nível de string A fusão evita a propagação de falhas entre os arrays e o isolador fornece eletricistas um ponto de desconexão local durante a substituição do inversor ou varredura IR inspeções, eliminando a necessidade de desligar todo o telhado.

3.Instalações agrovoltaicas – Combinadores de rastreadores elevados

Suspenso em estruturas de pilares acima das linhas de cultivo, o recinto agrega energia de módulos bifaciais elevados. A vedação IP66 bloqueia o spray de irrigação e poeira, enquanto os SPDs duplos protegem contra tempestades de verão comuns em planícies rurais. O interruptor isolador permite que os agricultores desenergizem CC com segurança circuitos antes de ajustar a inclinação do rastreador ou fazer manutenção nas barras de irrigação.

4. Pátios de microrredes industriais – Frentes de armazenamento acopladas a CC

Montado em pedestal na borda de portas solares para carros ligadas a contêineres de bateria, o combinador mescla 12 strings em um barramento de 1500 V DC que alimenta carregadores PCS. Barramentos classificados como 400 A, ciclo contínuo de carga/descarga de armazenamento e o isolador fornece desligamento de emergência para bombeiros quando integrado com o sistema de detecção de falta de arco da microrrede.

5. Usinas solares remotas no deserto – Centros de longa duração para ambientes adversos

Fixada em bases de concreto em meio a áreas desérticas, a caixa resiste a temperaturas ambientes de 55 °C e areia soprada pelo vento. SPDs gêmeos protegem contra quedas de raios distantes em quilômetros de cabeamento CC, enquanto o isolador principal permite bloqueio sem exposição do inversor, garantindo tempo de inatividade mínimo durante o módulo limpeza ou troca de motor de rastreador.
