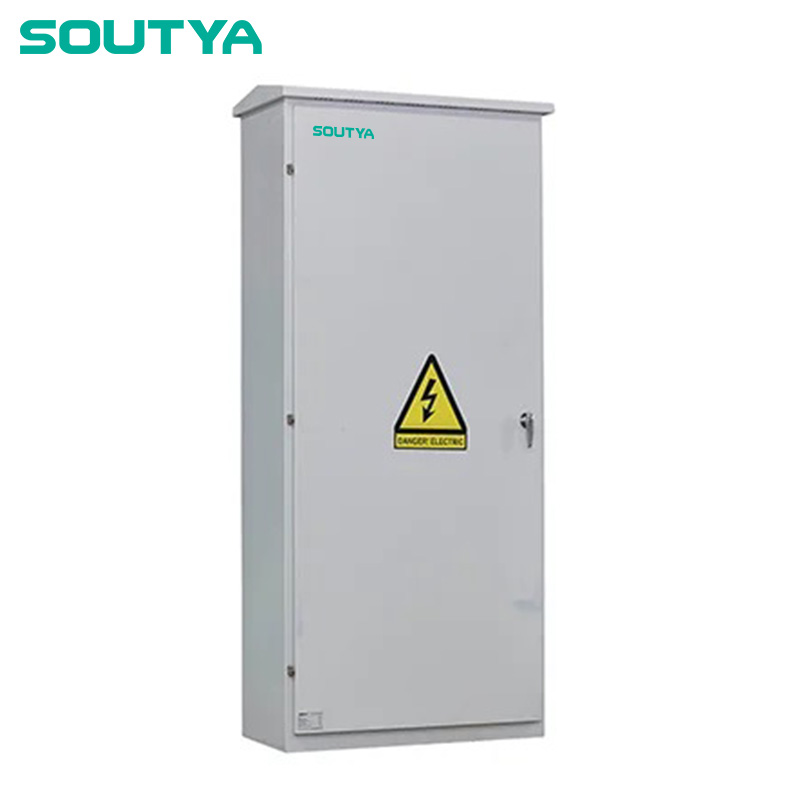

Caixa combinadora 690V AC 4 em 1 saída

A caixa combinadora 690V AC 4 em 1 saída, fornecida pelo fabricante chinês Zhejiang Soutya New Energy LLC, é uma unidade inversora-combinadora trifásica de 690V construído com um invólucro de aço com revestimento em pó e resistente a UV e IP65 / Vedação com classificação IK10 para desempenho durável em ambientes externos. As casas do recinto quatro disjuntores CA em caixa moldada de 4 pólos (160-250A) que fornecem proteção individual contra sobrecorrente e curto-circuito para cada entrada do inversor, enquanto um único disjuntor CA em caixa moldada de 4 pólos (630-1000A) fornece isolamento de interrupção visível e proteção contra sobrecarga para a saída combinada. Os barramentos de cobre L1, L2, L3, N e PE com fiação de fábrica garantem confiabilidade capacidade de condução de corrente e ligação equipotencial, e um tipo 2 4 integrado O dispositivo de proteção contra surtos de 690 V CA do pólo protege contra raios induzidos surtos. Projetado para até quatro inversores solares (4*110-138kW), ele fornece combinação essencial de CA, imunidade a surtos e segurança de manutenção.

Cenários de aplicação

1. Blocos de montagem no solo em escala de serviços públicos (320–550 kW)

As quatro entradas MCCB de 160–250A aceitam até quatro inversores string de 138 kW; o O MCCB de saída de 1000 A alimenta uma estação transformadora de MT, reduzindo o percurso dos cabos e custos de abertura de valas em grandes parques solares.

2. Skids do Inversor Central

Montada na mesma estrutura dos inversores, a caixa atua como um “hub AC local” — colocar em paralelo quatro saídas do inversor antes de um único cabo grande passar para o anel principal, simplificando a fiação do skid e o acesso para manutenção.

3. Matrizes de telhados comerciais > 300 kW

A caixa de aço IP65 e a classificação de impacto IK10 permitem a instalação no telhado onde o espaço é limitado; os componentes com classificação de 690 V aumentam a tensão da string, cortando Perdas no cabo CC e mantendo o lado CA compacto.

4. Estufas agrícolas e aglomerados de celeiros

O SPD Tipo 2 690 V protege equipamentos de ventilação, irrigação e ordenha de descargas atmosféricas comuns em campos abertos, enquanto MCCBs de entrada individuais deixe os agricultores isolarem um inversor sem desligar todo o cluster.

5. Sites comerciais distribuídos de 4 pods

Cada MCCB de 160–250 A serve como uma desconexão local para um edifício separado cápsula de asa ou garagem; o MCCB de saída comum de 630–1000 A simplifica a medição e conexão à rede, enquanto o SPD protege todo o local contra transientes sobretensões.
