Caixa combinadora 800V AC 4 em 1 saída

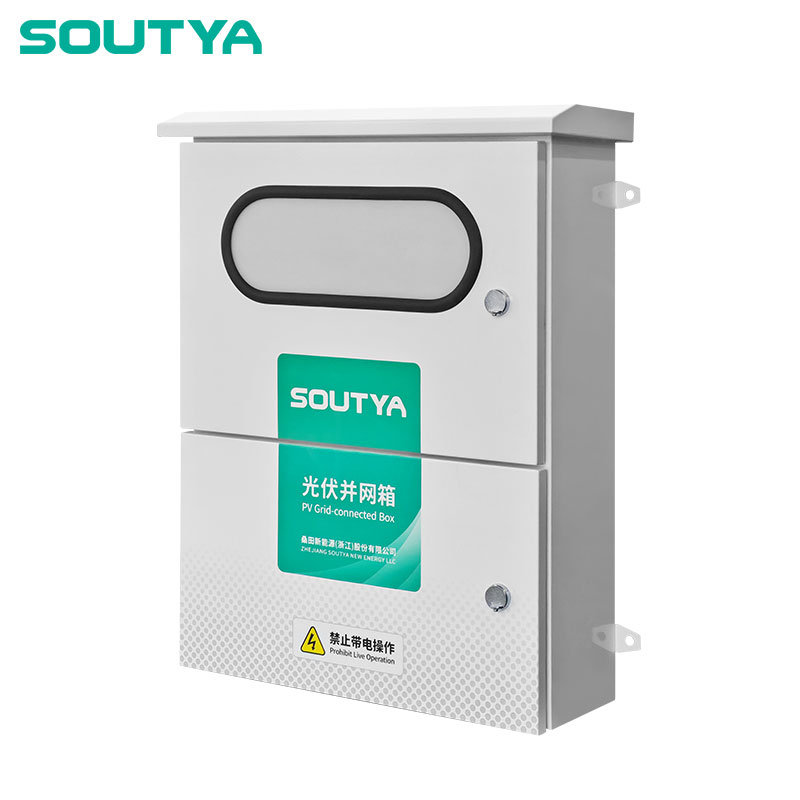

A caixa combinadora 800V AC 4 em 1 saída, fornecida pelo fabricante chinês Zhejiang Soutya New Energy LLC, é uma unidade inversora-combinadora trifásica de 800 V construído com um invólucro de aço com revestimento em pó e resistente a UV e IP65 / Vedação com classificação IK10 para desempenho durável em ambientes externos. As casas do recinto quatro MCCBs CA de 4 pólos (160-250 A) que fornecem sobrecorrente individual e proteção contra curto-circuito para cada entrada do inversor, enquanto um único AC de 4 pólos MCCB (630-1000 A) fornece isolamento de interrupção visível e proteção contra sobrecarga para a saída combinada. Barramentos de cobre L1, L2, L3, N e PE com fiação de fábrica garantir capacidade de transporte de corrente confiável e ligação equipotencial, e um O SPD de 800 V CA de 4 pólos Tipo II integrado protege contra surtos induzidos por raios. Projetado para até quatro inversores solares (4* 100-160 kW), ele fornece combinação essencial de CA, imunidade a surtos e segurança de manutenção.

Cenários de aplicação

1. Blocos de montagem no solo em escala de serviços públicos (400–640 kW)

As quatro entradas MCCB de 160–250 A aceitam até quatro inversores string de 160 kW; a saída de 1000 A MCCB alimenta um transformador de média tensão 690/800 V, reduzindo perdas de cabos e abertura de valas em grandes parques solares.

2. Subestações de Skid do Inversor Central

Montada ao lado do rack do inversor, a caixa atua como um “hub AC local” – paralelamente quatro saídas do inversor de 800 V antes de um único grande alimentador para o Quadro de distribuição de MT, simplificando a fiação skid e o acesso para manutenção.

3. Grandes telhados comerciais > 400 kW

A caixa de aço IP65 e a classificação de impacto IK10 permitem a colocação no telhado onde o espaço é apertado; os componentes com classificação de 800 V aumentam a tensão da string, cortando a CC custos de cabeamento, mantendo o lado CA compacto e bloqueável.

4. Estufas agrícolas e aglomerados de celeiros

O SPD Tipo 2 800 V protege bombas de irrigação, ventiladores e ordenha equipamento contra descargas atmosféricas comuns em campos abertos, enquanto MCCBs de entrada permitem que os agricultores isolem um inversor sem desligar o aglomerado inteiro.

5. Locais industriais distribuídos de 4 pods

Cada MCCB de 160–250 A serve como uma desconexão local para um edifício separado cápsula de asa ou garagem; o MCCB de saída comum de 800–1000 A simplifica a medição e conexão à rede, enquanto o SPD protege todo o local contra transientes sobretensões.
