Caixa combinadora DC AFCI 12 em 1 saída

A caixa combinadora AFCI 1500 V DC 12 em 1 saída, fornecida pela China fabricante Zhejiang Soutya New Energy LLC, é um 1500 V DC unidade de agregação protegida contra falhas de arco construída para energia fotovoltaica em escala de serviço público. Fundido em liga de alumínio com revestimento em pó e estável aos raios UV e selado com IP65, o O recinto resiste à névoa salina costeira e às tempestades de areia do deserto sem corrosão ou entrada de água. Internamente, doze fusíveis DC PV fornecem proteção contra sobrecorrente de string, enquanto uma caixa moldada termomagnética disjuntor (MCCB) classificado como 250 A fornece curto-circuito e sobrecarga isolamento. Um contator CC permite o desligamento remoto do inversor ou SCADA sala e SPDs duplos de Classe II (±/PE) pinçam surtos de raios induzidos. Um unidade de controle de monitoramento integrada (MCU) amostra cada string através de doze Sensores de corrente de efeito Hall, dois sensores de tensão e dois sensores de temperatura NTC sondas, permitindo comparação de energia em tempo real, detecção de falha de arco e abertura de contato rápido dentro de 50 ms. Todos os dados são exportados através de um arquivo isolado Interface RS485 com protocolo Modbus-RTU e um display LED/LCD frontal fornece códigos de alarme locais e histogramas de corrente de string. Positivo com fio de fábrica, Os barramentos negativo e PE mantêm uma continuidade de aterramento confiável, tornando o boxe um hub de dados, proteção e isolamento inteligente essencial para grandes sistemas fotovoltaicos submatrizes de até 12 × 20 A de entrada.

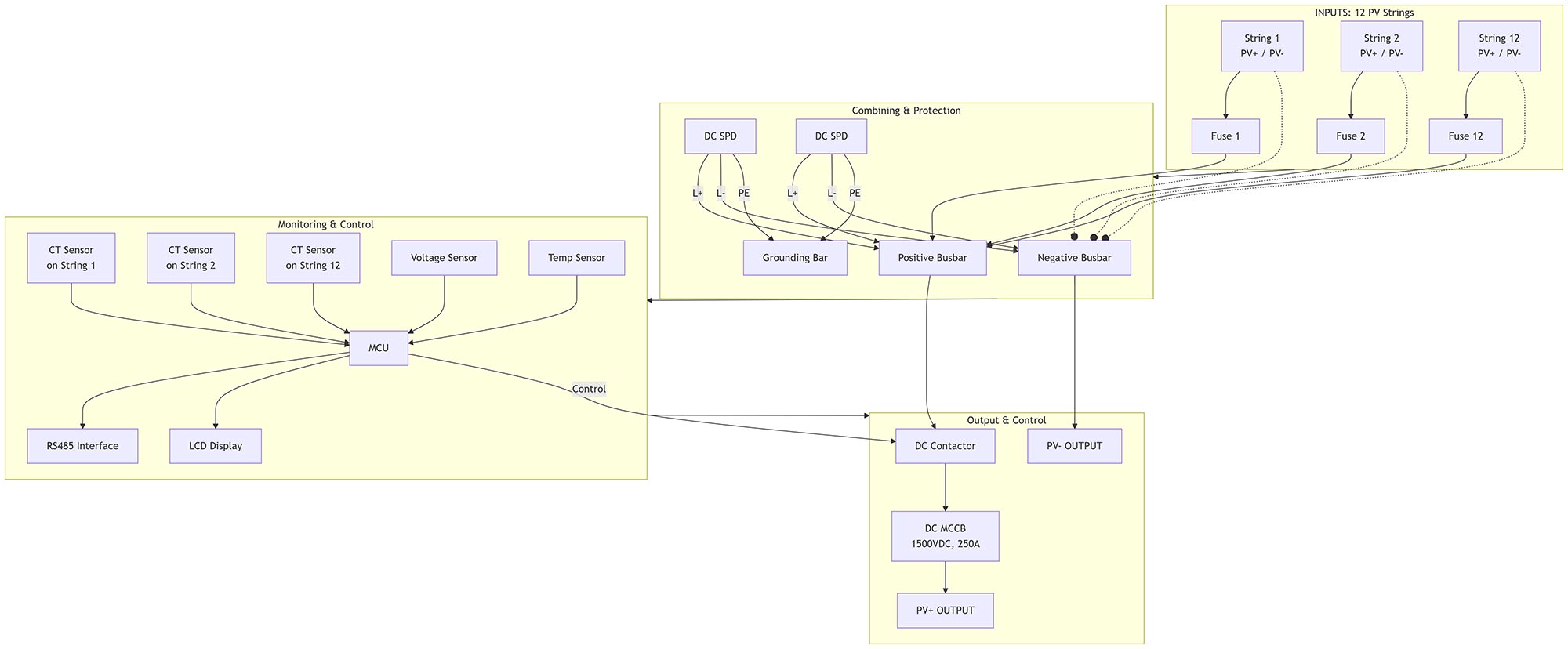

Diagrama de fiação

Cenários de aplicação

Campo fotovoltaico em escala de utilidade – hub de submatriz inteligente

Montada no pedestal entre as fileiras de rastreadores, a caixa mescla doze cordas de 1500 V em um único homerun de 250 A. Fusíveis fotovoltaicos individuais isolam strings defeituosas enquanto o disjuntor da caixa do molde fornece curto-circuito e sobrecarga proteção; o contator CC recebe um sinal de desligamento rápido do inversor ou SCADA, abrindo o array em 50 ms. SPDs gêmeos prendem raios surtos em longas execuções DC e o MCU, alimentado por 12 Hall CTs, sinaliza falha de arco assinaturas e tendências de desequilíbrio via RS485 para a sala de controle, permitindo as equipes de manutenção identificam um módulo com falha antes que o rendimento caia.

Grande telhado comercial – Ponto de agregação Multi-MPPT

Lastrado em bandejas de aço através de amplos telhados planos, o recinto alimenta um inversor central de 250 kW. Sensores de tensão e temperatura rastreiam string saúde; o LCD mostra histogramas atuais em tempo real para que os gerentes das instalações possam compare o desempenho do MPPT sem abrir a tampa. O alumínio IP65 resiste 55 °C calor no telhado e chuva torrencial, enquanto o contator permite desligamento remoto para a segurança dos bombeiros durante intervenções no telhado.

Cobertura agrovoltaica – Combinador de rastreadores elevado

Suspensa em vigas acima das linhas de cultivo, a unidade resiste à irrigação névoa e vapores de amônia. O MCCB lida com picos de cabos longos capacitância quando os rastreadores reiniciam ao nascer do sol; sensores de temperatura dentro do caixa e no alarme do barramento se o aumento de calor do gabinete exceder 20 K, acionando modo de energia reduzida. A detecção de falha de arco evita arcos em série que poderiam inflama a folhagem seca e a caixa de alumínio selada mantém poeira e insetos fora das partes vivas.

Pátio de microrrede industrial – front-end de armazenamento acoplado a CC

Fixado no chão ao lado de recipientes de baterias, o combinador agrega 12 cordas em um barramento de 1500 V DC alimentando o carregador PCS. Sensores atuais verificam que cada corda contribui igualmente para os ciclos de carga; se o desvio exceder 5% o MCU sinaliza ao EMS para equalizar ou isolar a corda fraca. O MCCB e O contator fornece isolamento de ponto duplo para manutenção segura da bateria, enquanto Os SPDs protegem pilhas IGBT sensíveis contra picos induzidos por raios.
