Caixa de monitoramento fotovoltaico

O gabinete IP65 da caixa de monitoramento fotovoltaico SYCM7, fornecido pelo fabricante chinês Zhejiang Soutya New Energy LLC, inclui um coletor de dados dedicado para plataforma de gerenciamento de monitoramento de sistemas fotovoltaicos e de armazenamento de energia. Ele permite Agregação de interface, conversão de protocolo, coleta de dados, armazenamento de dados, monitoramento centralizado e centralizado manutenção de diversos dispositivos dentro dos sistemas fotovoltaicos e de armazenamento de energia.

Aplicativos de rede

Aplicável para Sistemas Fotovoltaicos e de Armazenamento de Energia:

1. Suporta operação quase final via aplicativo móvel por meio de WLAN integrado.
2. Suporta rede viaRs485:
- Conecta-se a inversores Huawei, PID e outros dispositivos.
- Conecta-se a inversores de terceiros, instrumentos de monitoramento ambiental, subestações de caixa (STS) e medidores usando o protocolo Modbus-RTU padrão. - Conecta-se a medidores usando o protocolo DL/T645.
- Conecta-se a dispositivos usando o protocolo padrão IEC103.
3. Suporta rede via Ethernet para conectar inversores, controladores inteligentes de armazenamento de energia (Smart PCS), inteligentes sistemas de armazenamento de energia em string, MBUS CCO e STS.
4. Suporta rede MBUS para conectar inversores Huawei e PID-PVBOX que suportam comunicação MBUS.
5. Suporta rede redundante de plano duplo para transmissão confiável.
6.Suporta conexão a sistemas de gestão:
- Conecta-se a sistemas de gerenciamento ou dispositivos de terceiros usando o protocolo Modbus-TCP via rede com ou sem fio.
- Conecta-se a sistemas de gerenciamento ou dispositivos de terceiros usando o protocolo IEC104 via rede com fio em uma rede local.
- Conecta-se a sistemas de gerenciamento ou dispositivos de terceiros usando o protocolo GOOSE via rede com fio.

Observação:
Não suporta redes via redes privadas 4G/3G/2G ou LTE para conexão a sistemas de gerenciamento usando o protocolo IEC104.

Cenários típicos de rede

Suporta rede em anel de fibra, rede em estrela de fibra e rede em estrela Ethernet.

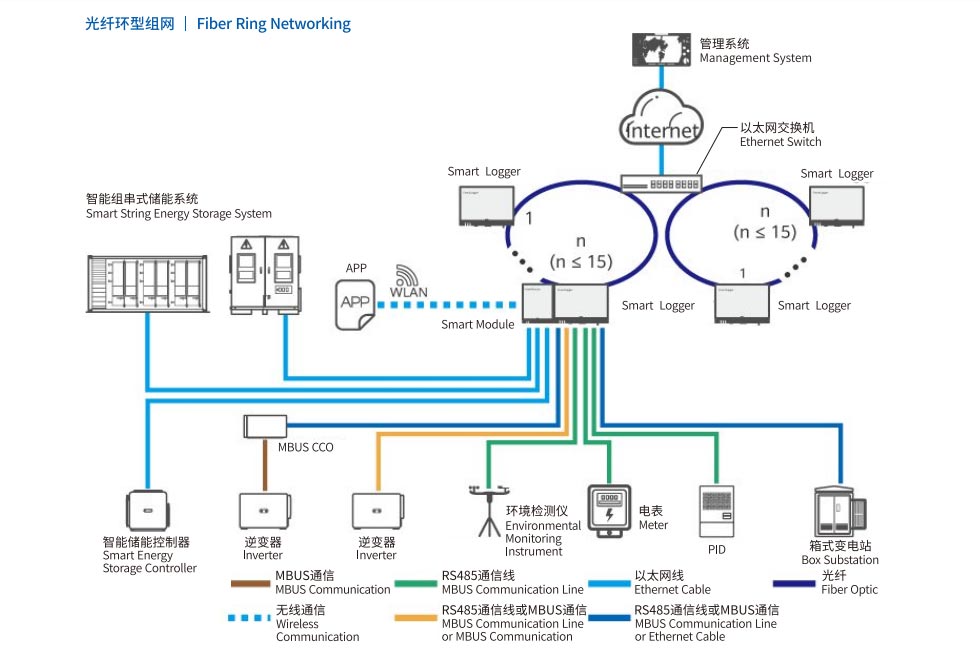

1. Rede de anel de fibra

Observação:
A rede em anel de fibra composta por SmartLoggers pode conectar até 15 SmartLoggers, cada um dos quais pode se conectar a inversores, instrumentos de monitoramento ambiental, medidores e outros dispositivos.
O switch de fibra deve suportar o protocolo RSTP padrão e estar habilitado. Defina a prioridade da ponte do switch mais alta que 0x8000 do SmartLogger (recomendado: 0x7000; quanto menor o valor, maior a prioridade da ponte). A configuração O método para RSTP e prioridade de ponte deve ser consultado com o fabricante. Se o switch não suportar RSTP, o A rede em anel de fibra deve ser convertida para uma topologia em cadeia ou em estrela.
Múltiplas redes em anel de fibra podem ser agregadas através de um switch Ethernet e depois conectadas ao sistema de gerenciamento.

2. Rede em estrela de fibra ou Ethernet

Observação:
Vários SmartLoggers podem ser agregados por meio de um switch Ethernet e depois conectados ao sistema de gerenciamento.
Ao conectar SmartLoggers ao switch Ethernet via fibra, a distância máxima de comunicação é de 12 quilômetros (com módulo óptico opcional de 100 Mbps) ou 10 quilômetros (com módulo óptico opcional de 1 Gbps); quando conectado via Ethernet cabo, a distância máxima é de 100 metros.
O SmartLogger oferece suporte a redes sem fio, incluindo redes privadas 4G/3G/2G e LTE.

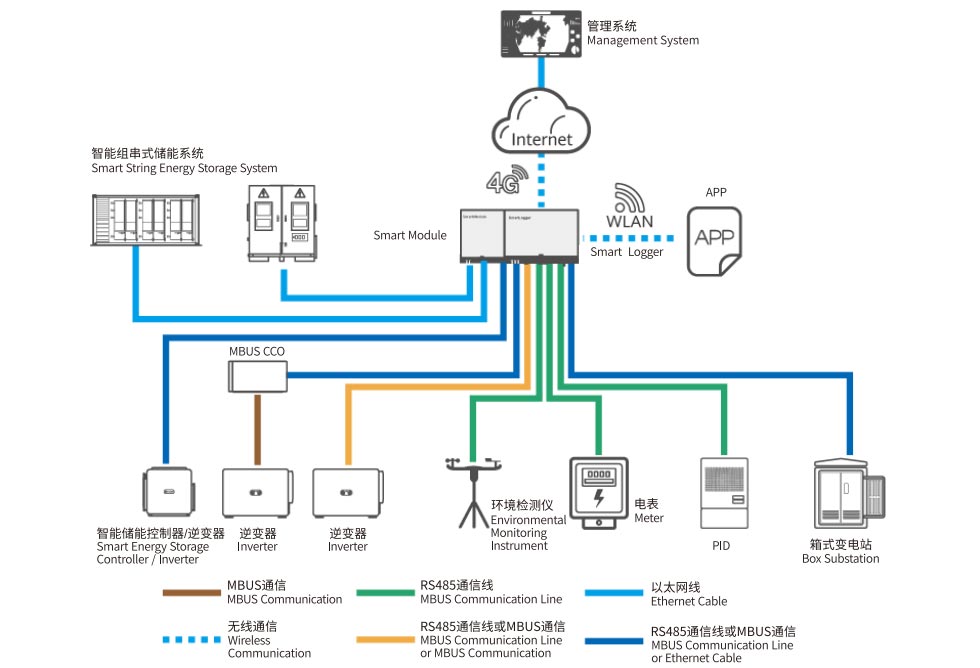

Rede 3.4G

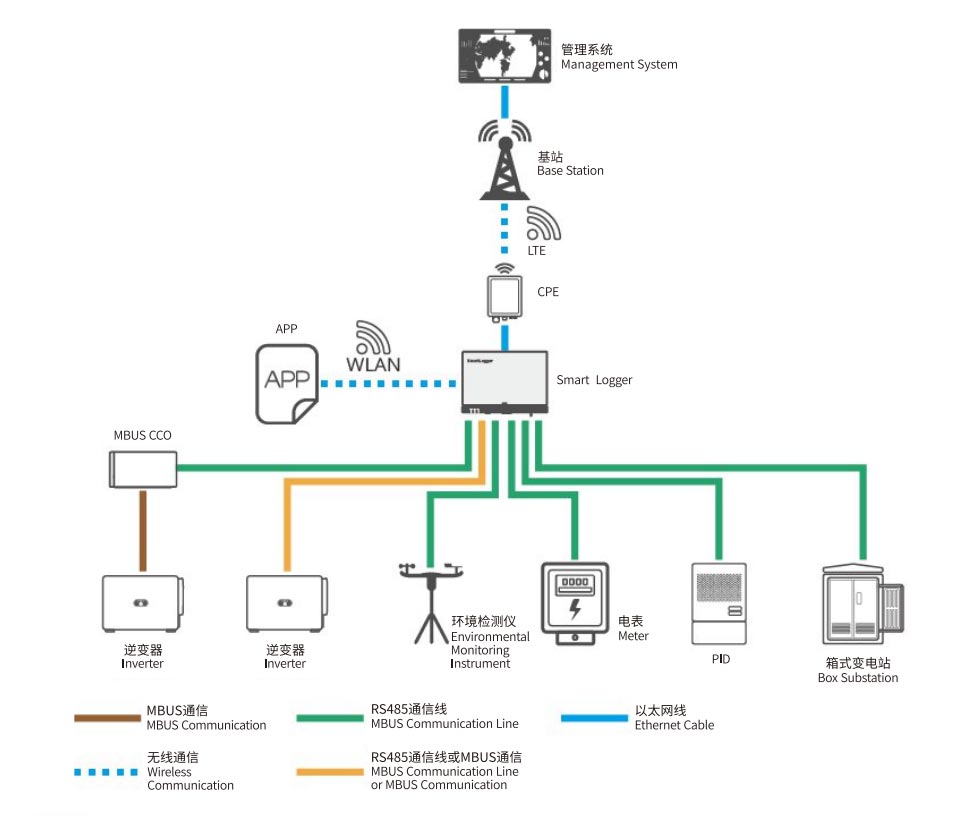

4. Rede de rede privada LTE

Observação:
A porta WAN do SmartLogger se conecta ao CPE (equipamento nas instalações do cliente) por meio de um módulo POE e um surto POE protetor.
O endereço IP do SmartLogger e o endereço IP do CPE devem ser configurados na mesma sub-rede.
