Disjuntor miniatura DC de alta tensão

O disjuntor miniatura CC de alta tensão SYB5-40P, fornecido pelo fabricante chinês Zhejiang Soutya New Energy LLC, fornece proteção de circuito de 1.500 V CC.
Principais recursos
• Capacidade de alta tensão: 500 V CC unipolar, até 1.500 V CC – menos strings, menor custo.
• Proteção bidirecional não polarizada para instalação mais rápida e fácil.
• Contatos de interrupção dupla com folga de contato extralarga para segurança superior.
• Ideal para caixas combinadoras DC em sistemas fotovoltaicos.

Enviar consulta

Descrição do produto

Disjuntor miniatura DC de alta tensão SGB5-40P fornecido pela China fabricante Zhejiang Soutya New Energy LLC, é um 1500 V DC, bidirecional e disjuntor miniatura não polarizado com interrupção de 1,5 kA, ideal para PV, BESS e proteção do carregador EV.

Característica

micro-redes.
Proteção não polar e bidirecional;
Proteção contra sobrecarga;
Arco curto;
Proteção contra curto-circuito;
Alta capacidade de quebra;

Certificados: CB, CE, TUV, UKCA

Cenários de aplicação

O disjuntor em miniatura DC de alta tensão SGB5-40P oferece economia de espaço, proteção bidirecional segura para sistemas de energia renovável de 1.500 V CC - fotovoltaicos, armazenamento, carregadores EV e DC

1. Caixas combinadoras PV DC

– A classificação de 1500 V DC permite strings mais longas, reduzindo o número de caixas combinadoras; a proteção bidirecional lida com a noite reversa correntes.

2. Racks de baterias comerciais/residenciais

– A fiação não polarizada simplifica o paralelo ou a troca da bateria módulos; o disparo termomagnético isola rapidamente falhas de carga/descarga.

3. Estações de carregamento rápido de 150 kW + DC

– O design de trilho DIN com 18 mm de largura se adapta a cubículos de carregador compactos; 1,5 kA a capacidade de interrupção protege o barramento CC interno.

4. Microrredes DC e distribuição DC em data centers

– Protege circuitos ramificados de 750 V / 1 000 V / 1 500 V DC; B, C ou D curvas correspondem a vários perfis de carga.

5. Fotovoltaica distribuída em alta altitude ou externa

– Opera de −30 °C a +70 °C sem redução de potência até 2.000 m altitude, adequando-se a ambientes agressivos.

Parâmetro Técnico

Modelo		SGB5-40P
Pólo		1P	2P	3P	4P
Tensão nominal de trabalho Ue		500V CC	1000V CC	1500V CC	1500V CC

Corrente máxima do quadro		40A
Corrente nominal em		6A, 10A, 16A, 20A, 25A, 32A, 40A
Tensão nominal de isolamento Ui		1000V CC		1500V CC
Tensão nominal suportável de impulso Uimp		8kV

Características de disparo		B/C/D
Tipo de disparo		Termomagnético
CIs de Capacidade de Quebra Operacional		1,5kA(CC)

Capacidade máxima de interrupção lcu		1,5kA(CC)
Vida Elétrica
Valor médio real		Média de 1000 vezes
Valor padrão especificado		300 vezes
Vida Mecânica
Valor médio real		≥15.000 vezes
Valor padrão especificado		9700 vezes
Categoria de sobretensão		Ⅲ
Grau de poluição		3
Nível de proteção		IP40; Terminação IP20
Resistência à umidade e ao calor		Categoria2
Umidade relativa		≤95%
Resistência à vibração		De acordo com IEC60068-2-6
Parâmetros de resistência ao impacto mecânico		De acordo com IEC60068-2-27

Capacidade de fiação		2,5~35mm²
Torque de fiação		3,0Nm
Temperatura ambiente operacional		-30℃~+70℃
Temperatura ambiente de armazenamento		-40℃~+85℃
Método de instalação		DIN35
Altitude		≤2000m
Peso		0,13 kg/pólo
Dimensão	Comprimento	108 mm

	Largura	18mm	36mm	54mm	72mm
	Altura	Máx. 78 mm
Pacote	Unidades/caixa	12	6	4	3

	Caixa/caixa	10
	Caixa/palete	80
Armazenar		O produto deve ser armazenado em armazém bem ventilado, com umidade relativa não superior a 80% e a temperatura ambiente deve estar entre -40℃ e +80℃. Além disso, não deve haver presença de gases ácidos, alcalinos ou corrosivos.

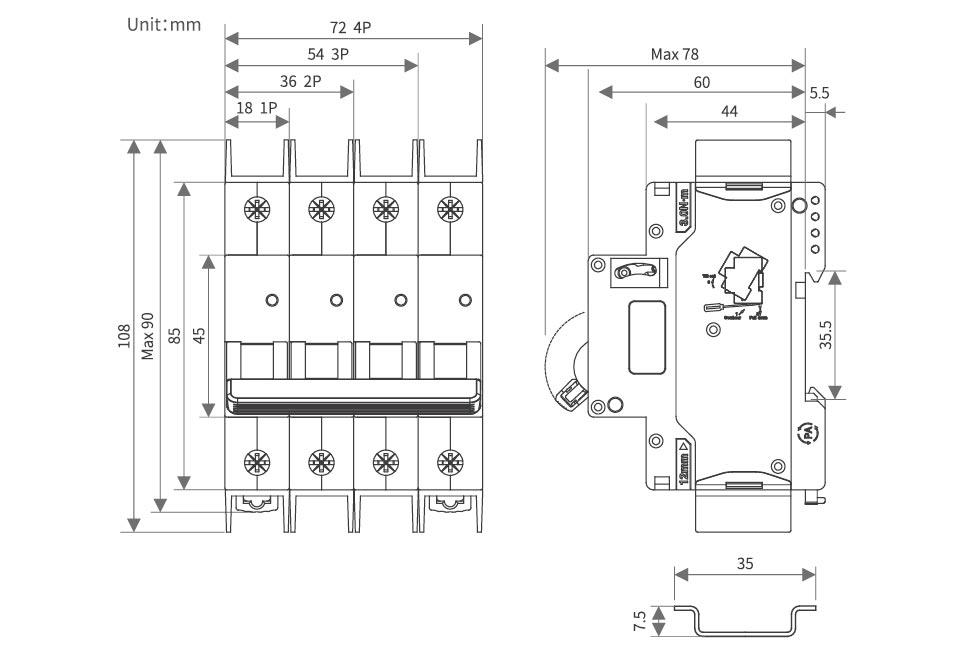

Aparência e dimensões de instalação

High Voltage DC Miniature Circuit Breaker

Diagrama de fiação CC

High Voltage DC Miniature Circuit Breaker

Fator de redução

Tabela de fator de redução de temperatura

Temperatura	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Coeficiente de Corrente Operacional Nominal	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatura	20°C	25℃	30°C	40°C	45℃	50°C	55°C	60°C	65°C	70°C
Coeficiente de Corrente Operacional Nominal	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabela de fator de redução de altitude

Altitude /m	2000	3000	4000	5000
Coeficiente de corrente nominal de trabalho	1	0.96	0.91	0.86
Coeficiente de tensão nominal de trabalho	1	1	1	1
Coeficiente de tensão suportável de frequência de energia nominal	1	0.9	0.82	0.71
Coeficiente de Tensão Suportável de Impulso Nominal	1	0.9	0.82	0.71
Limite nominal de capacidade do segmento de curto-circuito e vida elétrica Coeficiente	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabela de fator de redução para instalação lado a lado de MCBS

Nº de MCB	1	2~3	4~5	6~8	9~10
Coeficiente In≤25A	1	0.96	0.9	0.8	0.7
Coeficiente 32A≤In≤63A	1	0.92	0.8	0.7	0.6

Acessório

Dispositivo de liberação auxiliar MX
Tensão de controle nominal nós	CC:24~48V CA:110~230V
Tempo máximo de disparo	<10ms
Resistência da bobina	5Ω
Limitar corrente	≥1,6A
Vida Mecânica	10.000 vezes
Vida Elétrica	4000 vezes
Torque de fiação	0,8N·m
Capacidade de fiação	Fio rígido de 1,0 mm²
	Fio macio de 1,0 mm² com terminais
Faixa de temperatura operacional	-30℃~+70℃


Condições ambientais	Não deve haver substâncias explosivas perigosas nem substâncias nocivas gases ou poeira condutora que podem corroer ou danificar o isolamento
Posição de montagem	Para o lado esquerdo do disjuntor

Condições de instalação	Montagem em trilho padrão DIN35mm

Contato auxiliar OF
Capacidade de interrupção de contato	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Tensão Mínima de Operação	5V


Corrente operacional mínima	10mA


Tensão nominal de isolamento	500 V
Corrente nominal limitada de curto-circuito Ik	1000A
Corrente de aquecimento acordada Ith	4A
Vida Mecânica	10.000 vezes
Vida Elétrica	4000 vezes
Torque de fiação	0,8N·m
Capacidade de fiação	1,0 mm²
Número de contatos	1 normalmente aberto, 1 normalmente fechado

Faixa de temperatura operacional	-30℃~+70℃
Condições ambientais	Não deve haver substâncias explosivas perigosas nem substâncias nocivas gases ou poeira condutora que podem corroer ou danificar o isolamento

Posição de montagem	Para o lado esquerdo do disjuntor

Condições de instalação	Montagem em trilho padrão DIN 35mm
