Disjuntor miniatura DC

O disjuntor miniatura DC SYB5-80, fornecido pelo fabricante chinês Zhejiang Soutya New Energy LLC, fornece proteção para circuitos AC 230/400V e DC 300~1200V.
Principais recursos
▶ Comum para CA e CC (AC230/400V、DC300~1200V)
▶ Sem distinção de polaridade positiva ou negativa, proteção bidirecional, mais fácil de instalar.
▶ Arco curto de alta quebra, maior segurança.

Enviar consulta

Descrição do produto

O disjuntor miniatura DC SYB5-80, fornecido pela empresa chinesa fabricante Zhejiang Soutya New Energy LLC, é um 300–1200 V DC e 230/400 Disjuntor miniatura bidirecional e não polarizado V AC, com 10 KA AC / Capacidade de interrupção CC 6KA, projetada para proteção de alta tensão em PV sistemas, sistemas de armazenamento de energia de bateria (BESS) e veículos elétricos equipamento de carregamento.

Característica

Proteção contra curto-circuito, proteção contra sobrecarga
Capacidade máxima de interrupção: 10 KA AC / 6KA DC
Proteção não polar e bidirecional
Arco curto
Material retardador de chama

Cenários de aplicação

1. Caixas combinadoras fotovoltaicas residenciais e comerciais

Protege entradas de string de 300–1200 V CC e saídas de inversores de 230 V/400 V CA; a largura unipolar dobra a densidade em gabinetes pequenos.

2.Inversores híbridos de bateria fotovoltaica

Disjuntor bidirecional não polarizado nas alças do barramento de bateria de 300–1200 V CC correntes de carga e descarga sem religação.

3. Carregadores DC EV pequenos (≤ 20 kW)

Proteção do barramento de saída de 600–1200 V CC; A interrupção de 6 kA elimina falhas de arco durante eventos de plug-in/out.

4. Racks DC de telecomunicações e data center

As combinações de pólos protegem servidores de 48 V/240 V/380 V ou ramificações UPS até 1200V CC; A montagem em trilho DIN economiza espaço no gabinete.

5. Microrredes DC de baixa tensão

Distribuição de 380–1200 V DC para iluminação LED, ventiladores ou bombas; Curvas B/C/D corresponder a diversas características de carga.

6. Locais agressivos ou de grande altitude

−30 °C a +70 °C, sem redução de capacidade até 2.000 m, compatível com gabinetes IP66 para carports, plantas agrivoltaicas e telhados.

Parâmetro Técnico

Modelo		SGB5-80

Pólo		1P	2P	3P	4P
Tensão nominal de trabalho Ue		230 VCA	400 VCA	400 VCA	400 VCA
		300V CC	600V CC	900V CC	120V CC
Corrente máxima do quadro		80A
Corrente nominal em		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Tensão nominal de isolamento Ui		690 VCA
		600 V CC 900 V CC 1200 V CC
Tensão nominal suportável de impulso Uimp		8kV

Características de disparo		B/C/D
Tipo de disparo		Termomagnético
ICS Capacidade de interrupção operacional lcs		7,5kA(CA)6kA(CC)
Icu Capacidade máxima de interrupção lcu		10kA(CA)6kA(CC)
Vida Elétrica
Valor médio real		Média de 4.000 vezes (AC) 1.000 vezes (DC)

Valor padrão especificado		1500 vezes(AC)300 vezes(DC)

Vida Mecânica
Valor médio real		≥15.000 vezes
Valor padrão especificado		8.500 vezes (CA) 9.700 vezes (CC)

Categoria de sobretensão		Ⅲ
Grau de poluição		3
Nível de proteção		IP40; Terminação IP20
Resistência à umidade e ao calor		Categoria 2
Umidade relativa		≤95%
Resistência à vibração		Base IEC60068-2-6
Parâmetros de resistência ao impacto mecânico		Base IEC60068-2-27

Capacidade de fiação		25~35mm²
Torque de fiação		3,0Nm
Temperatura ambiente operacional		-30℃~+70℃
Temperatura ambiente de armazenamento		-40℃~+85℃
Método de instalação		DIN35
Altitude		≤2000m
Peso		0,13 kg/pólo
Dimensão	Comprimento	85 mm
	Largura	18mm	36 mm	54mm	72mm
	Altura	Máx.78mm
Pacote	Unidades/caixa	12	6	4	3
	Caixa/caixa	10
	Caixa/palete	80
Armazenar		O produto deve ser armazenado em armazém bem ventilado, com umidade relativa não superior a 80% e a temperatura ambiente deve estar entre -40℃ e +80℃. Além disso, não deve haver presença de gases ácidos, alcalinos ou corrosivos.

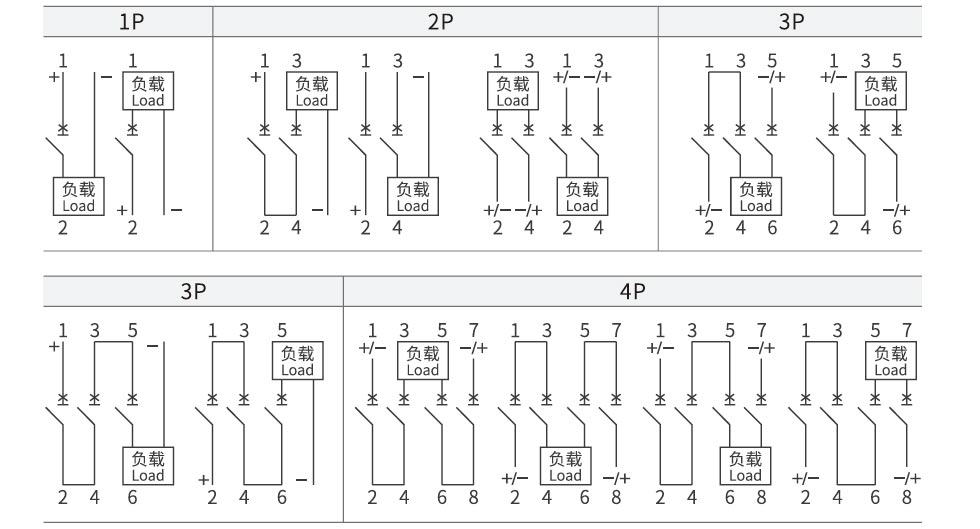

Diagrama de fiação CC

DC Miniature Circuit Breaker

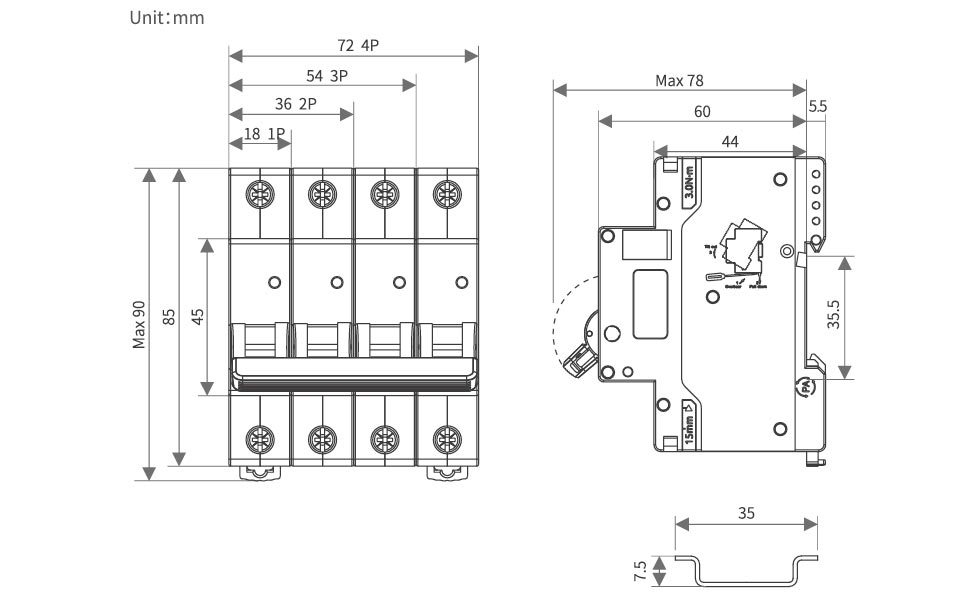

Aparência e dimensões de instalação

DC Miniature Circuit Breaker

Fator de redução

Tabela de fator de redução de temperatura

Temperatura	-30℃	-25℃	-20°C	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Coeficiente de Corrente Operacional Nominal	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatura	20°C	25℃	30°C	40°C	45℃	50°C	55°C	60°C	65°C	70°C
Coeficiente de Corrente Operacional Nominal	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabela de fator de redução de altitude

Altitude /m	2000	3000	4000	5000
Coeficiente de corrente nominal de trabalho	1	0.96	0.91	0.86
Coeficiente de tensão nominal de trabalho	1	1	1	1
Coeficiente de tensão suportável de frequência de energia nominal	1	0.9	0.82	0.71
Coeficiente de Tensão Suportável de Impulso Nominal	1	0.9	0.82	0.71
Limite nominal de capacidade do segmento de curto-circuito e vida elétrica Coeficiente	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabela de fator de redução para instalação lado a lado de MCBS

Nº de MCB	1	2~3	4~5	6~8	9~10
Coeficiente In≤25A	1	0.96	0.9	0.8	0.7
Coeficiente 32A≤In≤63A	1	0.92	0.8	0.7	0.6
Coeficiente 80A≤In≤125A	1	0.9	0.8	0.7	/

Acessório

Dispositivo de liberação auxiliar MX
Tensão de controle nominal nós	CC:24~48V CA:110~230V
Tempo máximo de disparo	<10ms
Resistência da bobina	50
Limitar corrente	≥1,6A
Vida Mecânica	10.000 vezes
Vida Elétrica	4000 vezes
Torque de fiação	0,8N·m
Capacidade de fiação	Fio rígido de 1,0 mm²
	Fio macio de 1,0 mm² com terminais
Faixa de temperatura operacional	-30℃~+70℃


Condições ambientais	Não deve haver substâncias explosivas perigosas nem substâncias nocivas gases ou poeira condutora que podem corroer ou danificar o isolamento
Posição de montagem	No lado esquerdo do disjuntor

Condições de instalação	Montagem em trilho padrão DIN35mm

Contato auxiliar OF
Capacidade de interrupção de contato	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Tensão Mínima de Operação	5V
Corrente operacional mínima	10mA
Tensão nominal de isolamento	500 V
Corrente nominal limitada de curto-circuito	1000A
Corrente de aquecimento acordada Ith	4A
Vida Mecânica	10.000 (vezes)
Vida Elétrica	4000 (vezes)
Torque de fiação	0,8N·m
Capacidade de fiação	1,0 mm²
Número de contatos	1 normalmente aberto, 1 normalmente fechado

Faixa de temperatura operacional	-30℃~+70℃


Condições ambientais	Não deve haver substâncias explosivas perigosas nem substâncias nocivas gases ou poeira condutora que podem corroer ou danificar o isolamento
Posição de montagem	No lado esquerdo do disjuntor

Condições de instalação	Montagem em trilho padrão DIN 35mm
