Como dimensionar adequadamente uma caixa combinadora DC para o seu sistema de painel solar

Você já se perguntou se o seu sistema de painel solar está funcionando de forma tão eficiente e segura quanto deveria? Como proprietário ou instalador de sistema solar, você provavelmente se concentrou em painéis e inversores. Mas há um componente crítico que muitas vezes não recebe o destaque que merece: oDCaixa combinadora C. Este herói desconhecido do seu conjunto fotovoltaico gerencia o complexo fluxo de energia dos seus painéis, garantindo que tudo funcione perfeitamente e protegido. Escolher o errado pode levar a perdas de energia, riscos à segurança e frustrantes paradas do sistema. NoSoutya, entendemos esses pontos problemáticos intimamente. Através de anos de engenharia e experiência de campo, vimos como um tamanho corretoCaixa combinadora DCconstitui a espinha dorsal robusta de uma instalação solar confiável. Este guia orientará você, de maneira profissional, porém direta, sobre como dimensionar exatamente esse componente crucial para suas necessidades específicas.

O que exatamente é uma caixa combinadora DC e por que o dimensionamento é importante?

Vamos começar com o básico. UMCaixa combinadora DCé um gabinete montado entre seus painéis solares e o inversor. Sua principal tarefa é consolidar a saída de vários strings solares (grupos de painéis conectados em série) em um único par de condutores que alimentam o inversor. Mas faz muito mais. Ele abriga dispositivos de proteção críticos, como fusíveis ou disjuntores para cada string, protegendo contra correntes reversas perigosas e sobrecargas. Ele também fornece um ponto central e seguro para monitoramento, manutenção e desconexão do sistema.

Então, por que o dimensionamento é tão crítico? Uma caixa combinadora subdimensionada pode superaquecer, disparar dispositivos de proteção desnecessariamente ou até mesmo se tornar um risco de incêndio. Uma caixa grande, embora segura, significa que você gastou dinheiro em capacidade desnecessária e ocupou mais espaço do que o necessário. O dimensionamento adequado atinge o equilíbrio perfeito entre segurança, desempenho e economia. Ele garante o seuCaixas combinadoras DCpode lidar com a corrente elétrica e a tensão máximas que seu conjunto produz, tanto em condições normais quanto extremas.

Quais são os principais parâmetros elétricos que você deve calcular primeiro?

Antes mesmo de olhar os catálogos de produtos, você precisa reunir alguns dados fundamentais do design do seu conjunto de painéis. Isso não é tão assustador quanto parece. Você trabalhará principalmente com quatro parâmetros principais: Corrente de potência máxima (Imp), Corrente de curto-circuito (Isc), Tensão de circuito aberto (Voc) e Tensão máxima do sistema. Esses valores são encontrados na ficha técnica dos seus painéis solares e são influenciados pela temperatura local.

• Corrente da cadeia:Isso determina a amperagem necessária para os fusíveis/disjuntores de entrada e os barramentos internos. O valor chave aqui é oCorrente de curto-circuito (Isc)de um único painel. Você então aplica fatores de segurança.

• Tensão da corda:Isso determina a classificação de tensão necessária para os componentes da caixa. O valor crítico é oTensão de Circuito Aberto (Voc)de um único painel, ajustado para a temperatura mais fria esperada em seu local. Você multiplica o Voc do painel ajustado pelo número de painéis em uma única sequência de série.

Vamos simplificar isso com um exemplo prático. Suponha que estejamos usando painéis de 400W com as seguintes especificações:

• Isc = 10,5 A

• Voc = 40.5 V

• Coeficiente de temperatura de Voc = -0,3%/°C

Agora, considere um local onde a temperatura mais baixa registrada é de -10°C, e temos 12 painéis por string. O cálculo ficaria assim:

Tabela 1: Exemplo de cálculo de parâmetros elétricos principais

Esses valores calculados – aproximadamente 537 V e 10,5 A por string – são a base para selecionar seuCaixa combinadora DC.

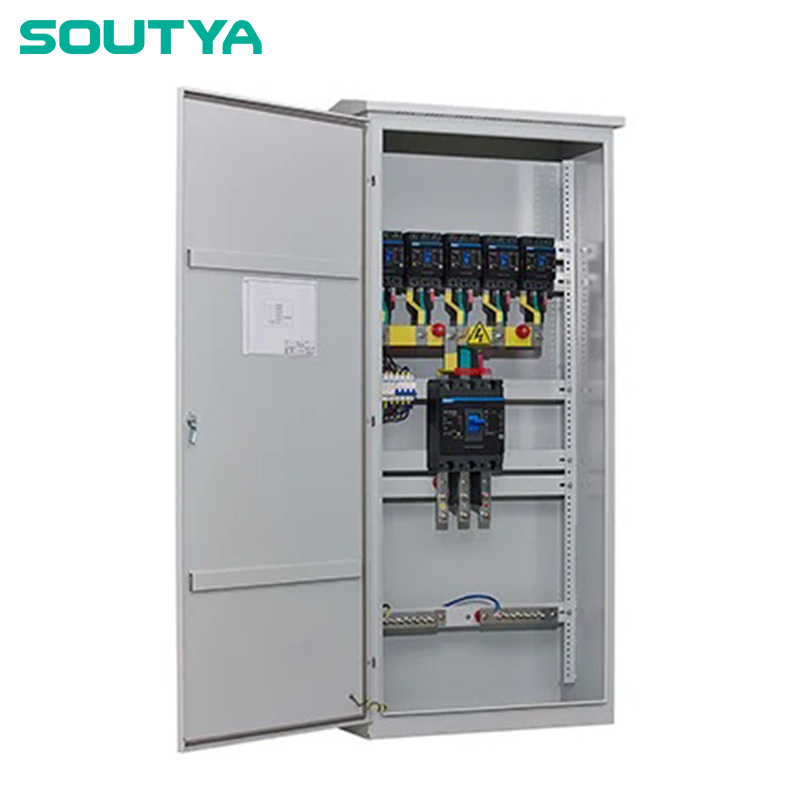

Como você seleciona o modelo certo de caixa combinadora Soutya DC?

Depois de ter seus parâmetros elétricos principais, a próxima etapa é combiná-los com uma caixa combinadora compatível. É aqui queSoutyaos produtos brilham, oferecendo especificações claras e robustas projetadas para aplicações do mundo real. Você deve considerar diversas especificações de caixa.

• Máximo de strings de entrada:Quantas strings separadas você precisa combinar? Nossas caixas vêm em configurações 4 em 1, 6 em 1, 8 em 1, 10 em 1 e configurações ainda maiores.

• Tensão máxima do sistema (Vdc):Isto deve exceder o seuVoc de corda ajustadocalculado na Tabela 1. Para nosso exemplo de 537V, uma caixa com classificação de 600V ou 1000V seria adequada, com 1000V oferecendo mais espaço para expansão futura.

• Corrente nominal de entrada da string (A):A classificação do fusível ou disjuntor por string. Deve ser pelo menos 156% do Isc da string (de acordo com as diretrizes da NEC). Para nosso Isc 10,5A: 10,5A * 1,56 =16.38A. Você selecionaria o próximo tamanho padrão acima, normalmente um20Afusível.

• Classificação da corrente de saída principal (A):A classificação do disjuntor ou fusível de saída principal. Isto é baseado nosoma de todas as correntes de entrada da stringmultiplicado por um fator de segurança e diversidade.

Digamos que nosso projeto de exemplo tenha 6 strings idênticas. Veja como selecionaríamos umSoutyamodelo:

Tabela 2: Guia de seleção da caixa combinadora Soutya (exemplo: SY-COM-6S)

Como você pode ver, oSoutyaO modelo SY-COM-6S não apenas atende, mas excede os requisitos do nosso sistema de exemplo, fornecendo margens de segurança vitais e recursos opcionais valiosos. NossoCaixas combinadoras DCsão construídos com esta filosofia: oferecem espaço para confiabilidade e opções de insights.

Quais são as perguntas frequentes comuns sobre caixas combinadoras DC?

Navegar pelos detalhes pode trazer muitas questões. Aqui estão três dos mais frequentes que encontramos emSoutya.

FAQ 1: Posso conectar strings com diferentes números de painéis ou diferentes marcas de painéis à mesma caixa combinadora DC?
É tecnicamente possível, mas geralmente não é recomendado, a menos que a caixa seja projetada especificamente para isso. O principal problema é a incompatibilidade de tensão. Strings com tensões diferentes (devido a diferentes contagens ou especificações de painel) tentarão equalizar quando combinadas, levando a uma perda de saída de energia e estresse potencial na string de tensão mais baixa. Para um desempenho ideal, todas as strings conectadas a um padrãoCaixa combinadora DCdevem ser idênticos em modelo de painel, quantidade e orientação.

FAQ 2: Sempre preciso de um fusível para cada string da minha caixa combinadora?
Nem sempre. O Código Elétrico Nacional (NEC) fornece uma exceção importante. Se você tiver apenas duas strings em paralelo, normalmente não precisará de fusíveis de string porque é improvável que a corrente reversa máxima possível de uma string saudável para uma string com falha exceda a ampacidade da string com falha. Entretanto, se você tiver três ou mais strings em paralelo, os fusíveis ou disjuntores para cada string serãoobrigatóriopara proteger contra fluxo excessivo de corrente reversa. Tudo padrãoSoutyaAs caixas combinadoras vêm pré-configuradas com a proteção necessária por string para total conformidade e segurança.

FAQ 3: Qual a importância da classificação IP (Ingress Protection) para uma caixa combinadora e o que devo procurar?
Extremamente importante. OCaixa combinadora DCfor instalado ao ar livre, exposto à chuva, poeira e possivelmente neve. Uma vedação deficiente pode levar à entrada de umidade, causando corrosão, curto-circuitos e falha do sistema. Para a maioria das aplicações externas, uma classificação mínima deIP65é recomendado. Esta classificação garante proteção completa contra entrada de poeira e proteção contra jatos de água de baixa pressão vindos de qualquer direção.Soutyagabinetes são normalmente classificadosIP65ou superior, garantindo durabilidade a longo prazo em condições ambientais adversas.

Como os fatores físicos e ambientais influenciam sua escolha?

As especificações elétricas são metade da história. Onde e como você monta a caixa é igualmente crucial. Considere o material do gabinete: o plástico dielétrico é econômico e à prova de corrosão, enquanto o metal (como o alumínio com revestimento em pó) oferece resistência mecânica e dissipação de calor superiores. O tamanho físico deve acomodar todos os componentes com espaço adequado para dobra do fio. Os locais de entrada do conduíte devem corresponder ao seu plano de fiação.

O meio ambiente é fundamental. Locais costeiros exigem alta resistência à corrosão. Áreas com alta atividade de raios tornam um dispositivo de proteção contra surtos (SPD) integrado de alta capacidade inegociável. Para climas quentes, certifique-se de que a classificação de temperatura da caixa e a redução da classificação de seus componentes (como fusíveis) sejam suficientes. NoSoutya, nós projetamos nossosCaixas combinadoras DCtendo em mente estes desafios globais, utilizando materiais e designs que resistem ao teste do tempo e dos elementos.

Pronto para construir um sistema solar mais seguro e eficiente?

Dimensionando seuCaixa combinadora DCcorretamente não é apenas um exercício técnico de marcação de caixas; é um investimento na segurança, eficiência e longevidade de todo o seu investimento em energia solar. Ao calcular metodicamente os parâmetros da sua string e combiná-los com um produto robusto e bem projetado, você elimina um ponto importante de falha e ganha tranquilidade.

NoSoutya, somos especializados em proporcionar essa tranquilidade. A nossa gama deCaixas combinadoras DCfoi projetado com precisão, construído com durabilidade e projetado para maior clareza, tornando o processo de seleção e instalação mais fácil para os profissionais e garantindo um desempenho confiável por anos. Não vendemos apenas componentes; nós fornecemos a confiabilidade fundamental da qual seu sistema de energia solar depende.

Tem um projeto específico em mente ou precisa de aconselhamento especializado para selecionar a caixa combinadora perfeita para sua configuração exclusiva?Nossa equipe de suporte técnico está pronta para ajudar.Contate-noshojepara uma consulta personalizada, fichas técnicas detalhadas dos produtos ou para encontrar um distribuidor perto de você. Vamos construir juntos um futuro solar mais seguro e inteligente.
