dispositivo de proteção contra sobretensão 1500V DC

O dispositivo de proteção contra surtos SYS5-40P 1500V DC, fornecido pela China fabricante Zhejiang Soutya New Energy LLC, é um 500–1500 V DC, classe T2 SPD com corrente de descarga máxima de 40 kA e proteção de tensão ≤5,2 kV nível, apresentando uma desconexão térmica à prova de falhas e controle remoto de comutação contato de sinalização para integração SCADA, projetado para imunidade a surtos em matrizes fotovoltaicas em escala de utilidade pública, BESS em contêineres e carregamento de veículos elétricos de alta potência infraestrutura.

Cenários de aplicação

1. Fazendas solares de 1500 V em escala de utilidade

Dentro do gabinete DC das estações inversoras de 3,3 MW, um SPD por entrada MPPT protege contra raios diretos e indiretos. O nível de proteção de 5,2 kV atende à coordenação de isolamento de 6 kV, enquanto a saída de contato remoto alimenta o SCADA da planta para monitoramento centralizado de surtos.

2.BESS em contêiner (2–5 MWh)

No barramento do conjunto de baterias de 1200–1500 V, o SPD é montado em trilho ao lado fusíveis; seu contato seco de desconexão térmica é inserido no PCS circuito de parada de emergência, bloqueando instantaneamente o conversor se o SPD falhar e impedindo a propagação do arco.

Hubs de carregamento ultrarrápido de 3.1500 V ≥360 kW

Tanto o barramento de 1500 V do gabinete retificador quanto o caminhão de troca de bateria de 1000 V circuito são colocados em paralelo com SPDs, limitando surtos de frente íngreme de 2 kV/µs de contatores de alta potência e proteção de módulos IGBT de 1700 V.

4.Sistemas rastreadores agro-PV em terreno montanhoso

Os alimentadores do motor do rastreador (1.000 V) funcionam ao lado de cadeias de 1.500 V por longos períodos. distâncias; o SPD, instalado na caixa de junção do rastreador, evita surge do acoplamento nas strings e evita PID e caixa combinadora quebra de isolamento.

5.Plataformas de reforço fotovoltaico offshore

No painel coletor de 1500 V DC superior, terminais de cobre niquelados com revestimento anti-spray salino são usados. O sinal remoto é convertido via fibra óptica ao centro de controle onshore, permitindo status de surto em tempo real monitoramento a 40 km da costa.

Parâmetro Técnico

Nota: O SPD da categoria T2 é utilizado principalmente nos principais gabinetes de entrada de sistemas de distribuição.

Dispositivo acessório

Dispositivo de isolamento de falhas

O protetor contra surtos está equipado com um dispositivo de proteção de isolamento contra falhas. Quando o protetor quebra devido ao superaquecimento, este dispositivo pode desconecte-o automaticamente da rede elétrica enquanto fornece um sinal de indicação. Quando o protetor está funcionando normalmente, o indicador a janela fica verde; após o isolamento da falha, a janela fica vermelha.

Dispositivo de sinal remoto de alarme

O protetor pode ser fabricado com contatos de sinalização remota. Este dispositivo inclui um conjunto de contatos normalmente abertos e normalmente fechados. Quando o protetor está funcionando normalmente, o contato normalmente fechado está acionado. Se um ou mais módulos do protetor falharem, o contato passará de normalmente fechado para normalmente aberto, ativando o contato normalmente aberto para enviar um sinal de falha.

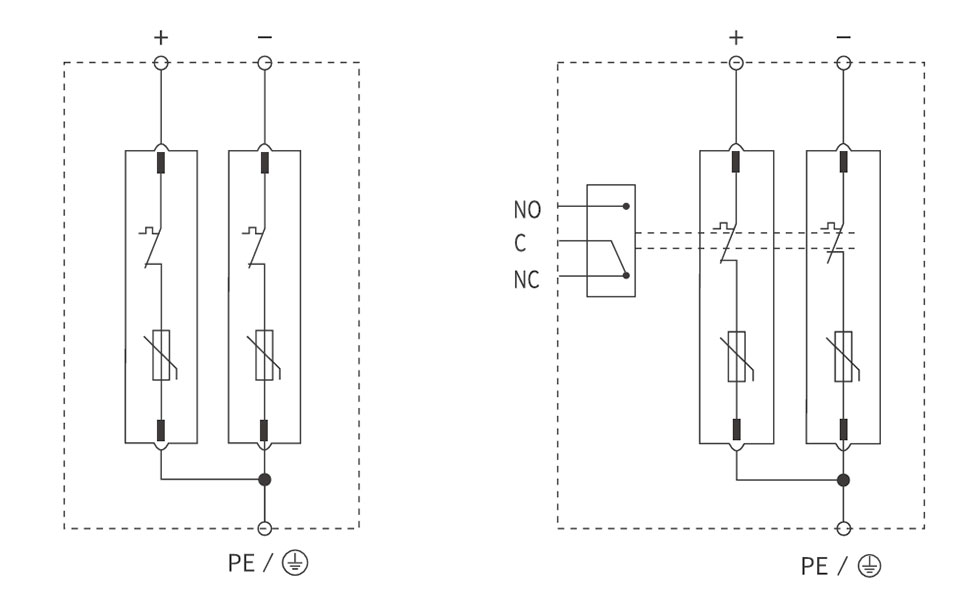

Diagrama de fiação

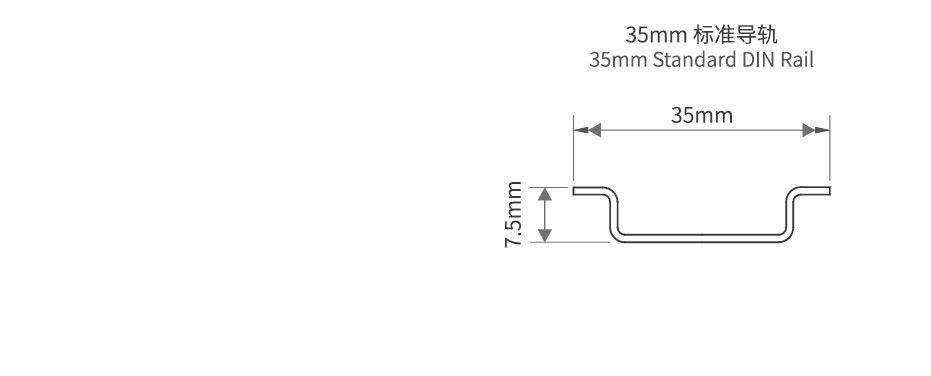

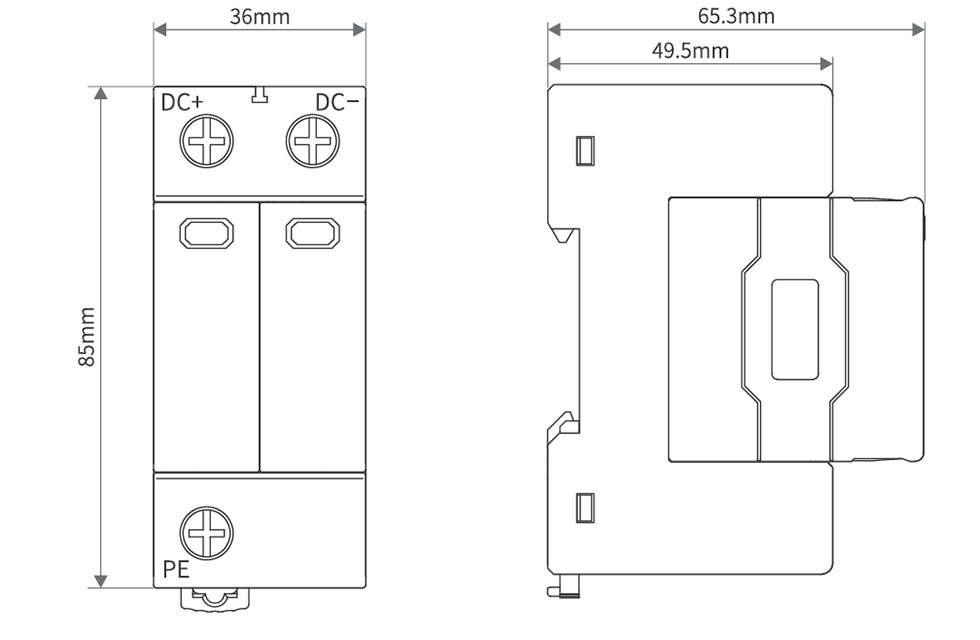

Aparência e dimensões de instalação
