dispositivo protetor contra sobretensão 1000V DC

O dispositivo protetor contra surtos SYS5-40P 1000V DC, fornecido pela China fabricante Zhejiang Soutya New Energy LLC, é um 500–1000 V DC, classe T2 SPD com corrente de descarga máxima de 40 kA e proteção de tensão ≤3,9 kV nível, projetado para bloquear raios e surtos de comutação em residências cadeias fotovoltaicas em telhados, pequenas usinas solares C&I e armazenamento de baterias domésticas sistemas.

Cenários de aplicação

1.Telhado fotovoltaico residencial

Montado no lado CC de inversores string monofásicos ou trifásicos de 5–20 kW, fixa raios induzidos e transientes de comutação; a proteção de 3,9 kV O nível protege o isolamento da cadeia de 600–800 V, enquanto o trilho DIN IP20 a caixa cabe dentro de um quadro de distribuição doméstico.

2. Pequenas usinas solares de plataforma metálica C&I

Em sistemas de 20 a 60 kW, um SPD para cada dois strings é instalado no string caixa combinadora. Os contatos de sinal remoto são colocados em paralelo e conectados ao porta RS-485 do inversor, enviando alarmes de “falha SPD” para o celular do proprietário aplicativo e corte de inspeções no local.

3. Unidades domésticas de baterias fotovoltaicas híbridas

Entre a pilha de baterias de 48 V/51,2 V e o barramento de 600 V CC de um multifuncional inversor, o SPD evita surtos de comutação gerados pela bateria DC-DC estágios de reflexão em módulos fotovoltaicos.

4. Carregadores CC comunitários ≤80 kW

No barramento de 750 V CC que alimenta os módulos de potência, o SPD suprime o arco voltaico surtos causados por ciclos freqüentes de conectar/desconectar, protegendo o SiC interno MOSFETs e sensores Hall.

5.Retrofits solares da torre de telecomunicações

Uma carga de –48 V compartilha a mesma rede de aterramento com um barramento fotovoltaico de 800 V; o SPD impede que os relâmpagos viajem ao longo dos cabos de alimentação até o abrigo de energia, manter a BBU e o equipamento de transporte no ar.

Parâmetro Técnico

Nota: O SPD categoria T2 é utilizado principalmente nos principais gabinetes de entrada dos sistemas de distribuição.

Dispositivo acessório

Dispositivo de isolamento de falhas

O protetor contra surtos está equipado com um dispositivo de proteção de isolamento contra falhas. Quando o protetor quebra devido ao superaquecimento, este dispositivo pode desconectá-lo automaticamente da rede elétrica enquanto fornece um sinal de indicação. Quando o protetor está funcionando normalmente, a janela indicadora fica verde; após o isolamento da falha, a janela fica vermelha.

Dispositivo de sinal remoto de alarme

O protetor pode ser fabricado com contatos de sinalização remota. Este dispositivo inclui um conjunto de contatos normalmente abertos e normalmente fechados. Quando o protetor está funcionando normalmente, o contato normalmente fechado está acionado. Se um ou mais módulos do protetor falharem, o contato passará de normalmente fechado para normalmente aberto, ativando o contato normalmente aberto para enviar um sinal de falha.

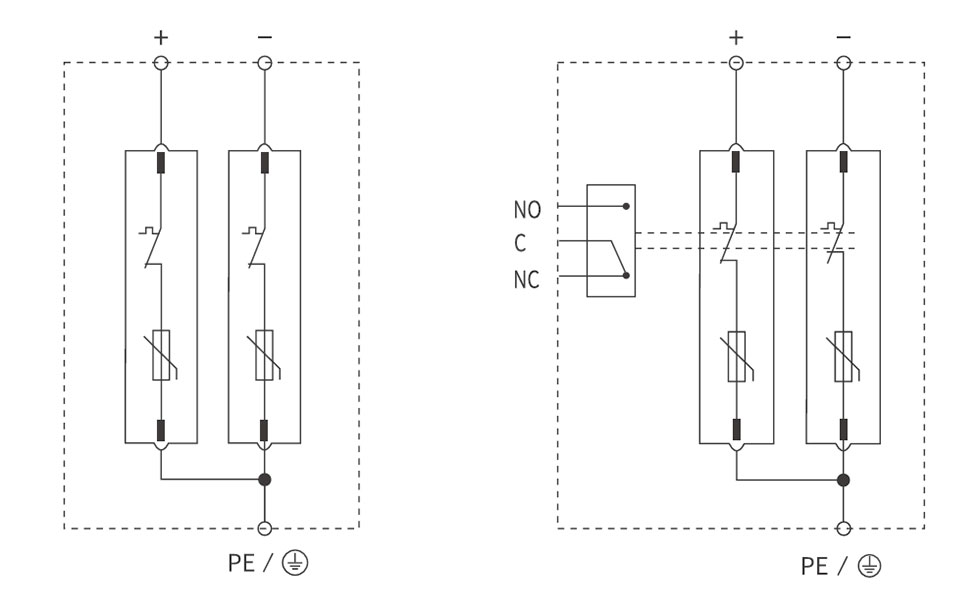

Diagrama de fiação

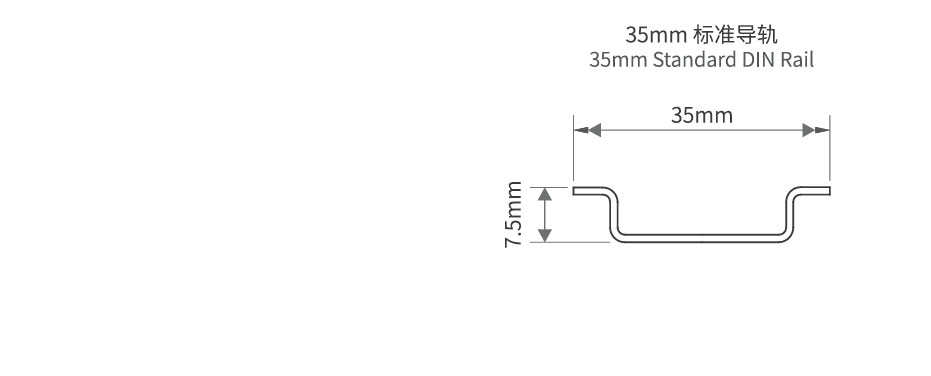

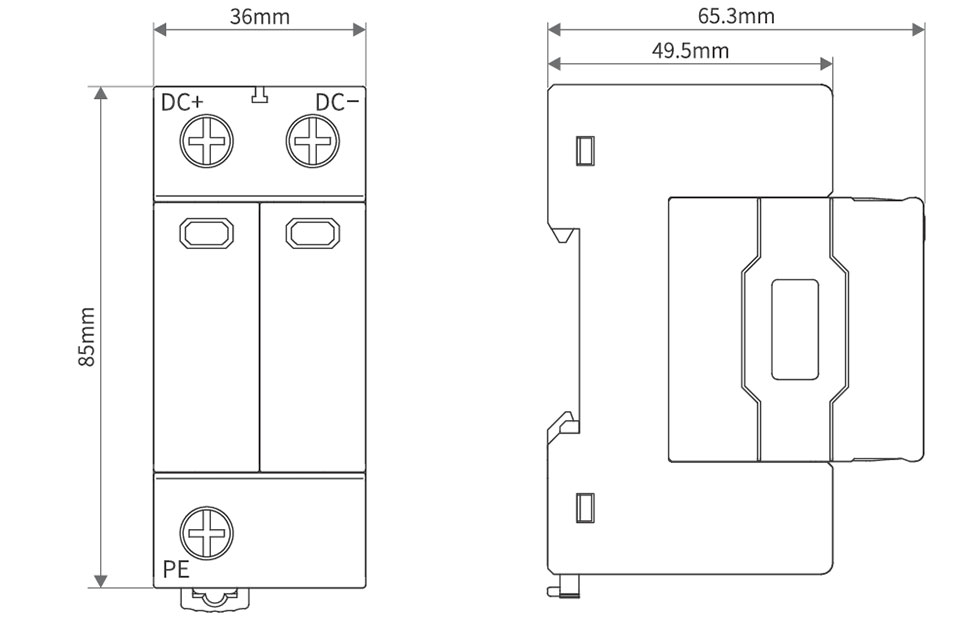

Aparência e dimensões de instalação
