Como um instalador solar reduziu o tempo de instalação em 30% com uma caixa combinadora DC+AC

Histórico do cliente

Um instalador solar comercial baseado na Califórnia, especializado em sistemas fotovoltaicos em telhados para armazéns e fábricas. Com mais de 50 projetos anuais, eles enfrentaram pressão para reduzir custos de instalação e melhorar a confiabilidade do sistema. Seu projeto típico inclui um combinador CC do conjunto fotovoltaico ao inversor e um combinador CA para múltiplas saídas do inversor, exigindo dois gabinetes separados, fiação extra e mais mão de obra.

Desafios com combinação separada de CC e CA

Para um sistema típico de 50 kW, o instalador utilizou uma caixa combinadora CC (6 strings, 600 V) e uma caixa combinadora CA (2 inversores, 240 V). As duas caixas ocupavam 4 pés de espaço na parede, exigiam conduítes de interconexão e acrescentavam 8 horas de mão de obra por projeto. Erros de fiação entre caixas causaram disparos incômodos, levando a retornos de chamada de serviço que custaram mais de US$ 500 cada. O gerente de projeto observou: “Precisávamos de uma maneira mais simples de combinar os dois lados sem duplicar o hardware”.

Por que a caixa combinadora Soutya DC+AC?

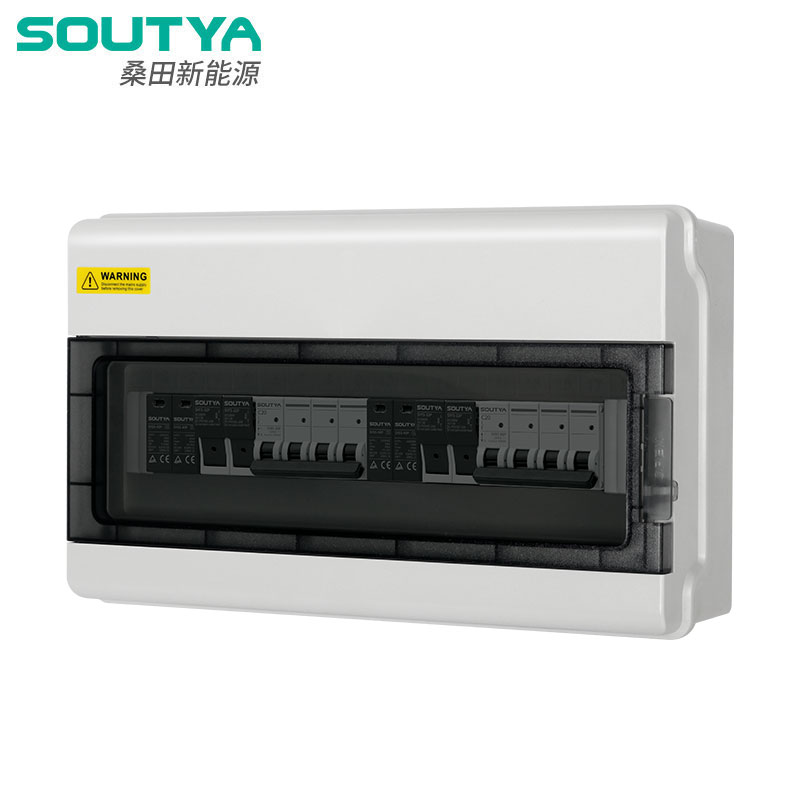

Depois de avaliar caixas combinadoras integradas de três fornecedores, o instalador selecionou a caixa combinadora monofásica DC+AC Soutya 600V 1000V 2 entradas 2 saídas. Principais razões:

• Projeto integrado: Combina CC e CA em um gabinete IP65, reduzindo o espaço na parede em 40%.
• Tensão nominal: Compatível com DC 600V/1000V e AC 240V/480V, correspondendo às especificações do inversor.
• Configuração de 2 entradas e 2 saídas: Corresponde exatamente ao seu sistema típico de 2 inversores e 2 strings.
• Terminais pré-cabeados: Tempo de fiação de campo e taxa de erro reduzidos.

O gerente de projeto comentou: "A caixa Soutya foi a única que ofereceu ambas as faixas de tensão e um tamanho compacto. Ela se adequou ao nosso projeto padrão sem modificações personalizadas."

Processo de Implementação

O instalador implantou a caixa Soutya em três projetos comerciais durante dois meses. As etapas de implementação:

1. Pesquisa de local: Saída do inversor verificada (240 V CA, 30 A cada) e tensão da cadeia fotovoltaica (480 V CC).
2. Montagem: A caixa foi montada na parede próxima aos inversores; as dimensões eram 18x14x8 polegadas, cabendo no espaço existente.
3. Fiação: Entradas CA de dois inversores conectados aos terminais do lado CA; Entradas CC de duas cadeias fotovoltaicas conectadas aos terminais do lado CC. As saídas foram para o painel principal.
4. Teste: Polaridade, tensão e continuidade confirmadas. Não ocorreram erros de fiação.

A dificuldade típica era alinhar os locais de abertura de CA e CC com os conduítes existentes. Soutya forneceu um modelo de nocaute personalizável, que resolveu isso.

Resultados quantificáveis

Depois de modernizar três sistemas, o instalador mediu:

• Redução de 30% na mão de obra de instalação: De 8 horas a 5,5 horas por projeto, economizando US$ 250 por projeto com uma taxa de mão de obra de US$ 100/hora.
• 40% menos espaço na parede: Uma caixa substituiu duas, liberando espaço para outros equipamentos.
• Zero erros de fiação: As verificações de pré-comissionamento foram aprovadas na primeira vez, eliminando retornos de chamada (média de 1 em cada 10 projetos custando US$ 500 cada).
• Custo de material 20% menor: eliminou um gabinete, conduíte e cabos de interconexão, economizando US$ 180 por projeto.

Economia anual em 20 projetos semelhantes: US$ 7.600 em mão de obra + US$ 3.600 em materiais = US$ 11.200.

Depoimento do cliente

O gerente de projeto disse: "A caixa combinadora Soutya DC+AC melhorou nossos projetos. Não fazemos mais malabarismos com duas caixas e o comissionamento é mais rápido. Tornou-se nosso padrão para sistemas comerciais monofásicos."

Lições e recomendações

• Padronize em caixas integradaspara projetos com tensões CC e CA correspondentes para reduzir o tempo de instalação.
• Verifique as classificações de tensão: Certifique-se de que a caixa cubra CC máx. (por exemplo, 600 V ou 1000 V) e tensão CA (240 V/480 V).
• Planeje nocautes com antecedência: Trabalhe com fornecedores em padrões de abertura personalizados para evitar modificações em campo.

Referências: IEC 62548:2016 (requisitos de projeto de arranjos fotovoltaicos); IEC 61643-11:2011 (dispositivos de proteção contra surtos).
