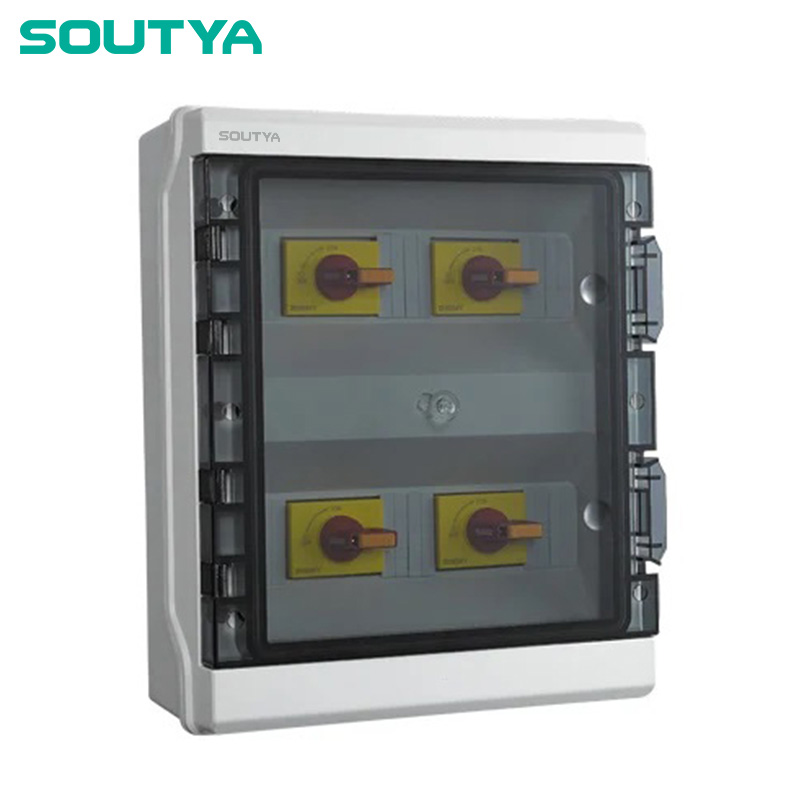

Caixa isoladora DC Gabinete IP65 de três cordas com fusível

O gabinete IP65 da caixa isoladora DC três cordas com fusível, fornecido pelo fabricante chinês Zhejiang Soutya New Energy LLC, é um 1000 V Unidade de isolamento e proteção fotovoltaica DC integrada em uma unidade estabilizada contra UV carcaça de policarbonato com vedação com classificação IP65 para serviço externo permanente. Dentro do gabinete, três chaves seccionadoras CC rotativas do tipo gaiola fornecem isolamento positivo de quebra visível para manutenção segura, enquanto seis 15 integrais Fusíveis cilíndricos (dois por string) fornecem precisão no nível da string proteção contra sobrecorrente. Barramentos positivos, negativos e PE com fiação de fábrica manter a continuidade ininterrupta do aterramento em toda a matriz de cadeia tripla. Projetada para submatrizes fotovoltaicas de até 3 × 15 A, a caixa fornece manual isolamento, ligação equipotencial e fusão de string individual em um compacto montagem.

Parâmetro Técnico

Cenários de aplicação

1. Conjuntos comerciais de telhado plano ≥ 20 kW onde a fusão em nível de string e o isolamento de ruptura visível são obrigatórios antes do agregador MPPT.

2. Instalações de estufas agrícolas que exigem caixas seladas com IP65 para sobreviver à umidade constante, névoa de irrigação e exposição UV 24 horas, protegendo ao mesmo tempo cada fio.

3. Plantas terrestres de médio porte (blocos de até 30 kW) que necessitam de desconexão para manutenção local e proteção individual contra sobrecorrente de strings dentro de um único gabinete.

4. Coberturas fotovoltaicas para carros ou coberturas onde submatrizes de três strings alimentam inversores centrais e as regras de desligamento rápido exigem uma combinação de isolador/fusível travável e à prova de intempéries ao alcance do braço.

5. Projetos de retrofit em telhados antigos que acrescentam novas características; a caixa fornece fusíveis compatíveis para maior capacidade e um ponto de isolamento seguro sem precisar religar o combinador CC existente.
