Porta-fusível DC 1500V

O porta-fusível SYF5-50P DC 1500V fornecido pelo fabricante chinês Zhejiang Soutya New Energy LLC, é um dispositivo de proteção contra sobrecorrente dedicado comumente implantado em caixas combinadoras de strings de telhados comerciais maiores, estufas agrícolas ou plantas fotovoltaicas montadas no solo de média escala com classificação de 30–50 kW e acima.
Principais recursos
Indicação luminosa, conheça claramente o estado do fio do fusível.
Abra a alça, ela pode ser puxada para cima, mais fácil de substituir o fio do fusível.
Rebite mais soldagem ultrassônica mais sólida, a fiação não se divide.
Aplicação em caixa combinadora fotovoltaica.

Enviar consulta

Descrição do produto

Porta-fusível SYF5-50P DC 1500V, suporte de segurança fotovoltaico de 50 A fornecido pelo fabricante chinês Zhejiang Soutya New Energy LLC – é um unidade de proteção para montagem em painel construída com policarbonato resistente a UV carcaça e vedação com classificação IP65 para desempenho externo duradouro. O O suporte trava um elemento fusível gPV de 10 × 38 mm (2,2 × 13,2 cm no total) e fornece eliminação de falta com capacidade de interrupção de 25 kA com interrupção visível indicação e segurança de manutenção, enquanto positivo e negativo com fio de fábrica e terminações PE garantem continuidade de aterramento confiável. Projetado para submatrizes fotovoltaicas de cadeia única ou múltipla, fornece sobrecorrente essencial isolamento e ligação equipotencial.

Parâmetro Técnico

Modelo	SYF5-50P
Número de pólos	1P
De acordo com o padrão	IEC60269
Tensão nominal de operação Ue V DC	1500V CC
Corrente nominal em A	2-50A
Capacidade de interrupção kA	20kA/25kA
Nível de proteção	IP20
Fiação mm²	1-16mm²
Faixa de temperatura operacional	-50℃~+90℃
Altitude	≤2000m
Umidade relativa	+20°C,≤90%
	+30°C,≤80%
	+40°C,≤70%
Ambiente de instalação	Nenhuma vibração e choque significativos
Categoria de instalação	Classe III

Cenários de aplicação

1. Caixas combinadoras fotovoltaicas em escala de utilidade

1 string de 500 V DC de módulos 182/210 mm até 50 A; Links fusíveis de 10,3 × 85 mm permita 28–40 A por string, reduzindo o número de caixas em blocos de 2,5 MW.

2.Grandes telhados comerciais/industriais ≥ 30 kW

Inversores trifásicos de 50 kW–110 kW com 1.300–1.500 V MPPT se beneficiam de 25 Capacidade de interrupção kA e folga de contato de 1 mm para extinção confiável do arco.

3.Sistemas de armazenamento de energia de bateria em contêineres (BESS)

1 rack de bateria de 200–1 500 V CC de até 2,5 MWh; A classificação de 50 A protege cada rack enquanto o Icu de 25 kA lida com corrente de curto-circuito da bateria completa.

Estações de carregamento rápido DC de 4.150 kW–400 kW

Protege o barramento de 1.000–1.500 V CC entre a pilha do retificador e o dispensador; O isolador de fusível permite a retirada segura durante a manutenção sem desligar descarrega todo o banco do carregador.

5.PV + centros de carregamento EV de armazenamento

Dupla utilização no mesmo barramento de 1.500 V: um isolador de fusível por string de entrada fotovoltaica e outro por rack de bateria, simplificando peças de reposição e logística.

6. Usinas fotovoltaicas no deserto ou flutuantes

Faixa de operação de −50 °C a +90 °C e terminais IP20 protegidos contra dedos suportam ambientes externos agressivos ou com alta umidade; O elemento fusível de 85 mm proporciona maior Permite passagem para cabos longos.

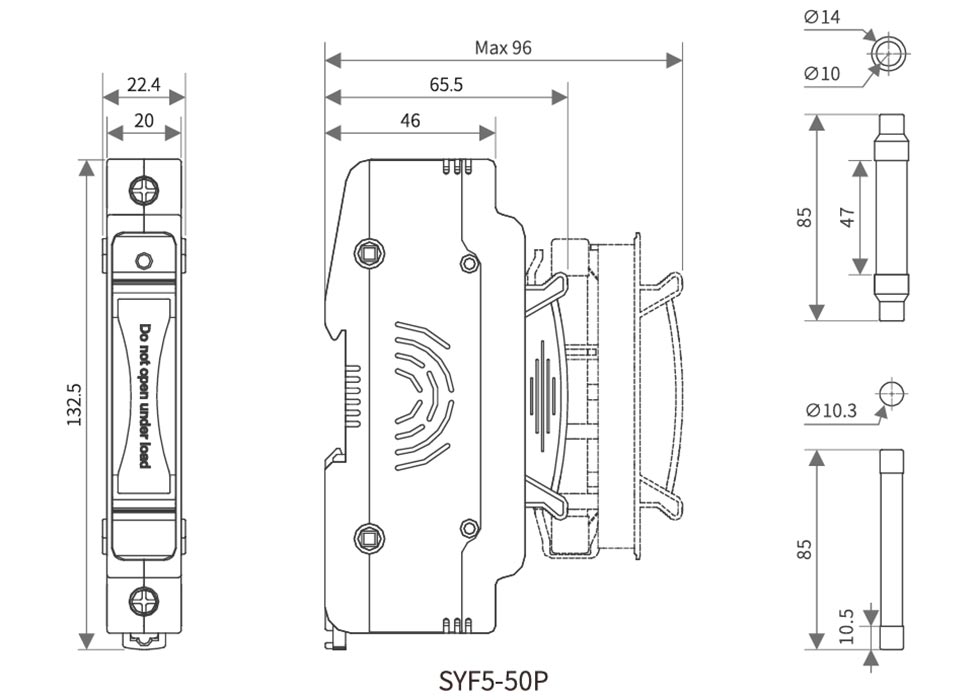

Aparência e dimensões de instalação

DC 1500V Fuse Holder

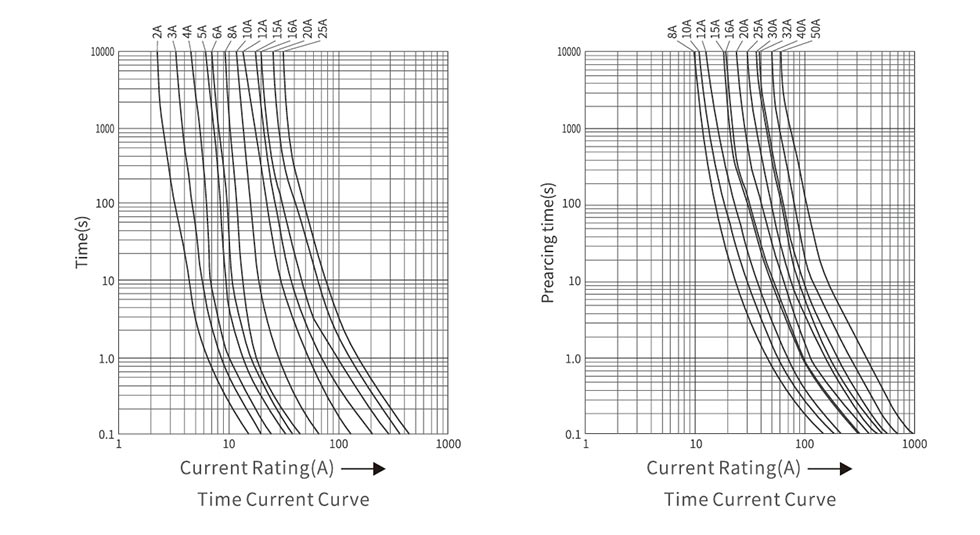

Diagrama de fiação CC

DC 1500V Fuse Holder

Tamanho do núcleo do fusível (mm)	Corrente nominal (A)	Tensão nominal (V)	Perda de energia		Joule integral
			Perda de energia		Joule integral
			0,7 pol. (W)	1,01n (W)	Arco joule frontal integral P't(A²s)	Fusão total de joule integral I²t(A²s)
			0,7 pol. (W)	1,01n (W)	Arco joule frontal integral P't(A²s)	Fusão total de joule integral I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14x85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
