Porta-fusível DC 1000V

O porta-fusível SYF5-DC 1000V da Soutya oferece proteção confiável com certificação CE. Entre em contato conosco hoje para obter uma cotação competitiva!, fornecido pelo fabricante chinês Zhejiang Soutya New Energy LLC, fornece proteção de 1000 V CC, 2–32 A com capacidade de interrupção de 20 kA para caixa combinadora solar.
Principais recursos
Indicação luminosa, conheça claramente o estado do fio do fusível.
Abra a alça, ela pode ser puxada para cima, mais fácil de substituir o fio do fusível.
Rebite mais soldagem ultrassônica mais sólida, a fiação não se divide.
Aplicação em caixa combinadora fotovoltaica.

Enviar consulta

Descrição do produto

O porta-fusível SYF5-3DC 1000V da Soutya oferece proteção confiável com certificação CE. Contate-nos hoje para uma cotação competitiva! do fabricante chinês Zhejiang Soutya New Energy LLC é um dispositivo de interrupção de 1000 V CC, 2–32 A, 20 kA para sistemas fotovoltaicos residenciais de 3 a 15 kW. caixa combinadora .

Característica

O invólucro do fusível da série SYF5 é feito de material PA66 de alto ponto de fusão, que é mais seguro e confiável.
O núcleo fusível é uma fusão de seção transversal variável feita de folha de prata pura encapsulado em um tubo de fusão feito de porcelana de alta resistência. O derretimento o tubo é preenchido com areia de quartzo de alta pureza tratada quimicamente e especial produtos químicos tratados como meios de extinção de arco. As duas extremidades do fundido são firmemente conectado às tampas por soldagem a ponto.

Cenários de aplicação

1. Fotovoltaica em telhado residencial (3–15 kW)

Compatível com caixas de string de 1000 V CC para 5–10 kW monofásico ou 10–15 kW trifásico sistemas; Os conectores fusíveis de 10,3 × 38 mm correspondem aos fusíveis comuns de string de 6–25 A.

2. Kits solares para pequenas garagens e varandas

A classificação de 1000 V cobre 2–4 strings de módulos de 450 W; isolador 1P compacto economiza espaço em gabinetes plásticos IP65 montados sob módulos.

3.Circuitos inversores-bateria híbridos domésticos

Isola pilhas de baterias de 48 V/51,2 V aumentadas para barramento CC de 600–800 V no interior Unidades híbridas de 5–10 kW; A interrupção de 20 kA trata de falhas de curto-circuito na bateria.

4. Carregadores EV AC domésticos (7–11 kW)

Quando os carregadores usam barramento PFC interno de 800 V CC, o SYF5-32P fornece manutenção isolamento antes do capacitor do barramento CC.

5. Iluminação DC de baixa potência / microrredes de jardim

Protege jardins de 380 V/750 V CC ou ônibus de iluminação pública alimentados por pequenos postes fotovoltaicos; O invólucro PA66 suporta ambientes externos de -40 °C a +90 °C.

Parâmetro Técnico

Modelo	SYF5-32P
Número de pólos	1P
De acordo com o padrão	IEC60269-1


Tensão nominal de operação Ue VDC	1000V CC
Corrente nominal em A	2-32A
Capacidade de interrupção kA	20 kA
Nível de proteção	IP20
Fiação Mm²	1-10mm²
Faixa de temperatura operacional	-40℃~+90℃

Altitude	≤2000m
Umidade relativa	+20°C, ≤90% +30°C, ≤80% +40°C, ≤70%

Ambiente de instalação	Nenhuma vibração e choque significativos

Categoria de instalação	Classe III

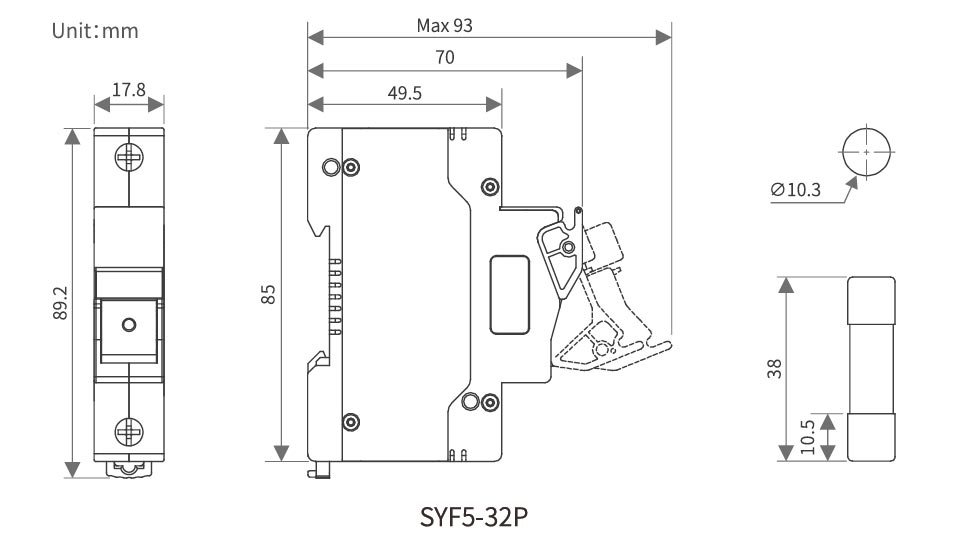

Aparência e dimensões de instalação

DC 1000V Fuse Holder

Diagrama de fiação CC

DC 1000V Fuse Holder

Tamanho do núcleo do fusível (mm)	Corrente nominal (A)	Tensão nominal (V)	Perda de energia		Joule integral
			Perda de energia		Joule integral
			0,7 pol.(W)	1,01n (W)	Arco joule frontal integral P't(A²s)	Fusão total de joule integral I²t(A²s)
			0,7 pol.(W)	1,01n (W)	Arco joule frontal integral P't(A²s)	Fusão total de joule integral I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14x85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
