Disjuntor miniatura com religamento automático

O disjuntor miniatura com religamento automático fornecido pela empresa chinesa fabricante Zhejiang Soutya New Energy LLC. Possui um circuito em miniatura disjuntor como interruptor principal, equipado com um interruptor inteligente ultrapequeno operador elétrico com microprocessador. Possui funções para sobretensão, ações de subtensão, perda de tensão e retardo de tempo, com reconexão após recuperação de tensão. Está em conformidade com as especificações técnicas especificações para disjuntores fotovoltaicos distribuídos conectados à rede: GB/T 10963.1, IEC/EN 60898-1 e Q/GDW 1972.

Característica

Proteção contra curto-circuito
Proteção contra sobre/sub/perda de tensão
após recuperação de tensão
Capacidade de ruptura nominal de 10kA
Tempo de fechamento automático: 7s-10s

Parâmetro Técnico

Ambiente Operacional

Altitude:≤2000m;
Categoria de instalação:Ⅱ、Ⅲ;
Método de instalação: Montagem em trilho DIN vertical incorporada
Grau de poluição:2.

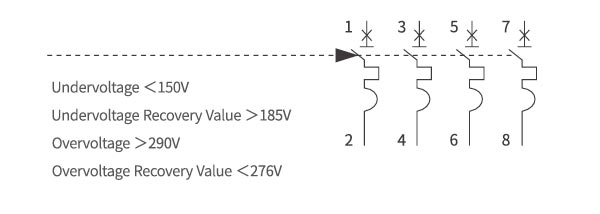

Diagrama de fiação

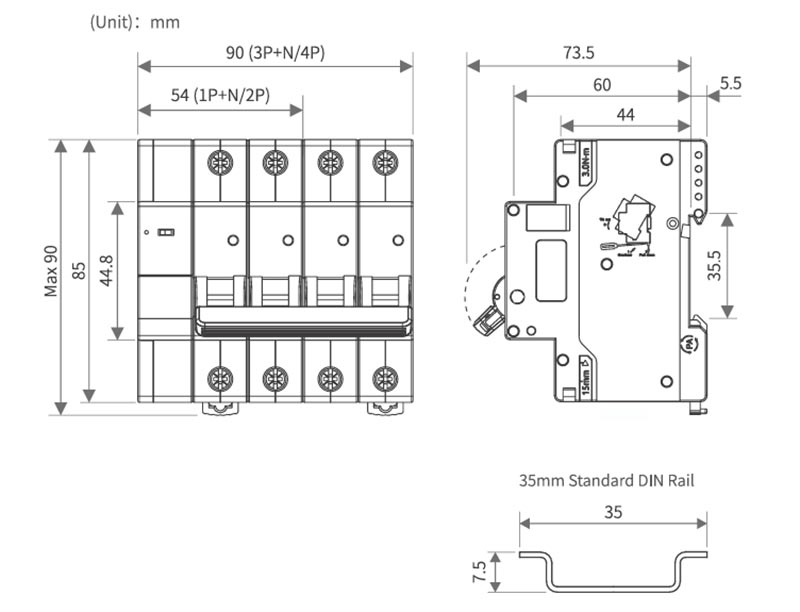

Aparência e dimensões de instalação

Cenários de aplicação

1. Sistemas fotovoltaicos de telhado e C&I String

400 V/230 V, telhado residencial e comercial monofásico ou trifásico matrizes; é montado dentro da caixa de junção CA que fica entre a string inversor e o medidor de utilidade para fornecer sobrecarga, curto-circuito e automático re-fechamento após recuperação da tensão da rede.

2. Saída CA do inversor conectado à rede

Instalado de fábrica pelos OEMs do inversor como protetor CA padrão em 5-15 kW modelos monofásicos ou trifásicos de 10-30 kW; Capas com capacidade de interrupção de 10 kA a alta corrente de falta prospectiva vista no quadro de distribuição.

3. Placas de medição de energia distribuída

Usado como o principal dispositivo de isolamento/MCB dentro da “caixa do medidor fotovoltaico” exigida por Padrões de serviços públicos State-Grid / China Southern Power; viagem por subtensão <150 V e disparo por sobretensão >290 V garantem desconexão automática quando a grade sai da janela anti-ilhamento.

4. Portas de automóveis e cordas agrivoltaicas

Pilares combinadores externos onde o reset manual é inconveniente; 20.000 ciclos vida mecânica e classificação de –25 °C…+60 °C permitem operação.

5. Pequenos sistemas de armazenamento baseados em bateria

retrofits de íons de lítio ou LiFePO₄ acoplados a CA; disjuntor abre no inversor de bateria sobrecorrente e religa assim que o BMS sinaliza tensão normal, eliminando chamadas de clientes.

6. Quiosques de iluminação pública e carregamento de veículos elétricos

Alimenta o ramal de iluminação de 32 A/40 A ou o carregador de nível 2 do mesmo PV circuito; tamanho compacto 1P+N ou 3P+N 54 mm/90 mm economiza gabinete precioso espaço.

7. Distribuição de abrigos agrícolas e de telecomunicações

Fornece proteção contra subtensão para bombas motorizadas ou telecomunicações retificadores que devem desligar quando a fraca rede rural entrar em colapso, então reinicia automaticamente quando a linha recupera >185 V.

8. Unidades portáteis de aluguel e skid fotovoltaicos

Geradores de aluguel de configuração rápida para festivais ou canteiros de obras; O religamento plug-and-play evita intervenção manual toda vez que a rede ou soluços do grupo gerador.
