Caixa combinadora 1000V DC 6 entrada 2 saída tipo isolador

O tipo isolador de caixa combinadora 1000V DC 6 In 2 Out, fornecido pela China fabricante Zhejiang Soutya New Energy LLC, é uma unidade combinadora fotovoltaica de 1000 V DC apresentando um gabinete de PC retardante de fogo e proteção IP66 que garante alta durabilidade e desempenho confiável ao ar livre. O dispositivo integra componentes críticos de segurança, incluindo 2 dispositivos de proteção contra sobretensão CC, 12 CC porta-fusíveis e 2 interruptores isoladores CC tipo gaiola. Ele é projetado para fornecer proteção abrangente de isolamento, proteção contra vazamento e aterramento proteção em sistemas fotovoltaicos de 6 strings.

Parâmetro Técnico

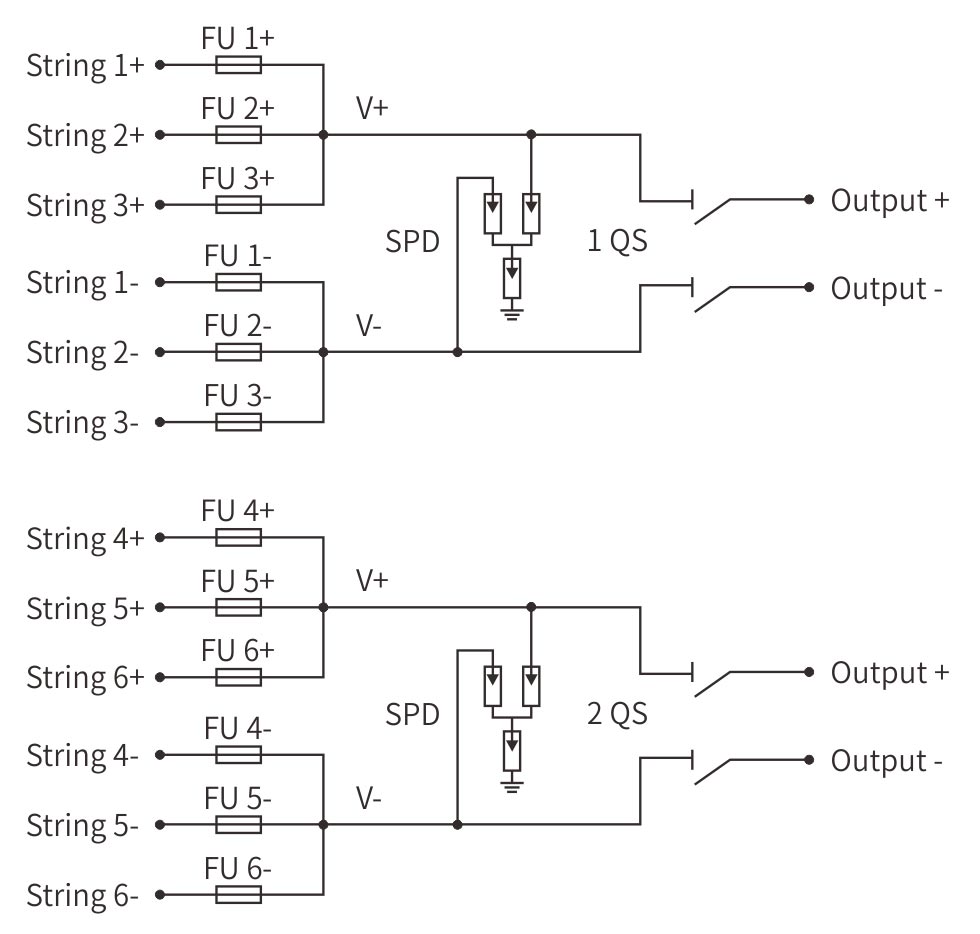

Diagrama de fiação

Cenários de aplicação

1. Grande telhado comercial e industrial

Esta caixa combinadora é ideal para grandes telhados comerciais (por exemplo, fábricas, armazéns, shopping centers) que suportam até seis cadeias fotovoltaicas. IP66 mantém a poeira, a umidade e o calor do telhado afastados durante todo o ano.

2. Blocos solares em escala de utilidade

Desliza para tabelas rastreadoras em blocos de 10–100 MW. Seis submatrizes são alimentadas e dois cabos homerun saem – cada um com seu próprio isolador – permitindo que as equipes de O&M desliguem metade do bloco para substituição das cordas sem tocar no resto. SPDs duplos absorvem raios próximos.

3. Agricultura de alta potência

Fixa-se em celeiros ou campos irrigados por pivô, onde seis colunas acionam bombas, resfriadores e secadores de grãos. Fusíveis individuais por coluna impedem que uma falha de aterramento em um sulco desligue toda a linha de água da colheita. O invólucro IP66 estável aos raios UV evita o pó de fertilizantes e as lavagens diárias.

4. Híbridos de armazenamento solar

Montado na cabana da bateria: seis strings, saída A para o inversor híbrido, saída B para o carregador MPPT. Qualquer perna pode ser isolada girando sua própria alça, para que os técnicos possam trocar as baterias ou reiniciar o inversor sem escurecer a carga crítica.

5. Telecomunicações remotas / Estações fora da rede

Correias no poste atrás de seis painéis finos que alimentam anéis DC redundantes para rádios e sensores. O gabinete IP66 retardador de fogo sobrevive a noites de -40 °C e ao sol do deserto, enquanto as duas pernas de saída mantêm o equipamento de comunicação ativo mesmo quando um lado está desligado para manutenção.
