Caixa combinadora 1000V DC 2 em 1 saída tipo MCB

A caixa combinadora 1000V DC 2 em 1 saída do tipo MCB, fornecida pela China fabricante Zhejiang Soutya New Energy LLC, é uma fonte fotovoltaica de 1000 V DC unidade de agregação de strings construída para serviços externos compactos e de alto desempenho. Moldado em policarbonato estabilizado contra UV e selado com IP65, o gabinete protege os componentes internos contra poeira, umidade e exposição solar prolongada exposição. No interior, quatro porta-fusíveis CC fornecem proteção contra sobrecorrente para duas cadeias de entrada, um dispositivo de proteção contra surtos CC (SPD) de classe II, braçadeiras induzidas transientes e um único disjuntor miniatura DC (MCB) de dois pólos fornece comutação de carga e isolamento de curto-circuito. Pré-cabeado de fábrica Barramentos positivos, negativos e PE garantem equipotencial de baixa impedância ligação, enquanto a configuração 2 entradas 1 saída simplifica o cabeamento em pequenos submatrizes de telhado ou de corda tripla. O design oferece ruptura segura e visível isolamento de manutenção e proteção essencial em nível de string dentro de um economia de espaço e montagem na parede.

Parâmetro Técnico

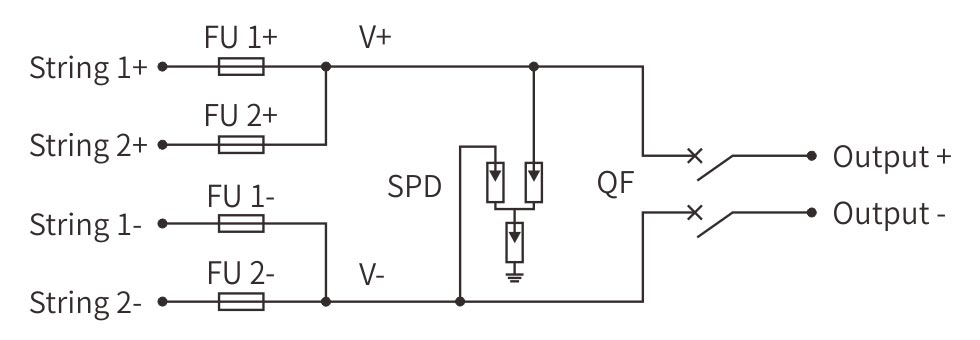

Diagrama de fiação

Cenários de aplicação

1. Consolidação de cadeias fotovoltaicas – Pequenos conjuntos de telhados

Instalada abaixo dos módulos ou em parapeitos, a caixa mescla duas cadeias fotovoltaicas em uma única saída DC. Quatro porta-fusíveis fornecem sequência individual proteção contra sobrecorrente, enquanto os grampos SPD Classe II induziram surtos de atividade relâmpago próxima. Um MCB operado frontalmente oferece quebra visível isolamento, permitindo bloqueio seguro durante a manutenção do inversor ou no telhado intervenções.

2. Alimentadores DC agrícolas – Sistemas de irrigação e pecuária

Montada na parede em casas de bombas ou celeiros, a unidade fornece energia gerada por energia solar DC para bombas sem escova e equipamentos de ordenha. A vedação IP66 exclui grãos poeira e água de lavagem de alta pressão, e o MCB integrado permite rápida desligamento antes de verificações sazonais do equipamento ou substituição da correia.

3. Abrigos de telecomunicações remotos – Poder de comunicação crítico

Posicionado dentro dos compostos da torre, o combinador alimenta barramentos CC que alimentam cabeças de rádio e bancos de baterias. O SPD protege componentes eletrônicos de RF sensíveis contra sobretensões transitórias, enquanto o MCB atua como uma desconexão local para técnicos que realizam medições de aterramento de torres ou trocas de retificadores.

4. Matrizes de cluster residencial – Ramos fotovoltaicos de blocos de apartamentos

Fixado em armários de medidores ou treliças de sótão, o gabinete consolida duas strings de módulos para uso compartilhado do inversor. Policarbonato retardante de fogo e a fusão em nível de string aumenta a segurança em edifícios povoados, e o MCB oferece equipes de emergência um único ponto rotulado para isolar o lado DC durante um evento de incêndio.

5. Nós de microrredes industriais – Circuitos de backup e redução de pico

Montado em flange em skids que acoplam PV a carregadores de empilhadeiras ou racks PLC, a caixa suporta 15 kW de entrada solar. A capacidade de string dupla corresponde perfis de demanda de redução de pico e as blindagens coordenadas do par SPD + MCB unidades sensíveis a picos de rede e ruído de comutação do inversor.
