Chave isoladora CC externa

O interruptor isolador DC externo SYDSE-32, fornecido pelo fabricante com sede na China Zhejiang Soutya New Energy LLC, é um 300–1500 V DC, 32 A não polarizado chave rotativa com folga de contato de 8 mm e rotação de dupla interrupção contatos para rápida extinção de arco. Ele é projetado para manual confiável isolamento em caixas combinadoras fotovoltaicas, conjuntos de baterias e sistemas de armazenamento de energia.

Característica

Não polaridade
Proteção IP66
Arco Curto
Material retardador de chama
Contato rotativo com design autolimpante

Cenários de aplicação

1. Caixas combinadoras de string PV

Montado entre as strings de entrada e o barramento CC, o isolador fornece aos instaladores um ponto de interrupção visível e travável para manutenção segura da coluna ou desligamento rápido durante condições de falha.

2. Racks de armazenamento de energia da bateria

Colocado nas pernas positivas e negativas de cada cluster, permite aos técnicos para isolar racks de baterias individuais sem desligar todo o banco, suportando protocolos de serviço hot-swap e segurança contra incêndio.

3. Patins ESS em contêineres

Usado como desconexão CC manual na parede externa do skid, o IP66 a carcaça resiste à lavagem e à poeira, enquanto a folga de contato de 8 mm atende aos requisitos Requisito de isolamento de 1500 V para NEC 690.35 e IEC 60364-5-53.

4. Armários de carregamento rápido EV

O design bidirecional não polarizado interrompe com segurança a tensão de 800–1000 V CC ligação entre o módulo do carregador e a bateria, permitindo parada de emergência ou substituição do módulo sem danos ao arco.

5. Inversores comerciais na cobertura

Instalada diretamente abaixo do inversor, a alavanca rotativa pode ser travada posição OFF para bloqueio/etiquetagem durante a substituição do inversor ou manutenção de falha de arco, eliminando a necessidade de subir até o combinador da borda do telhado caixa.

Parâmetro Técnico

Parâmetros de fiação

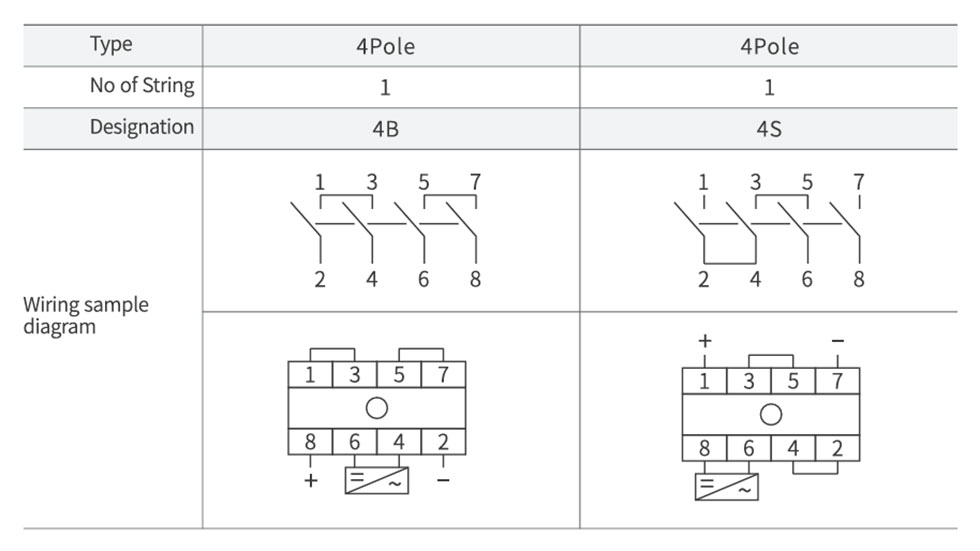

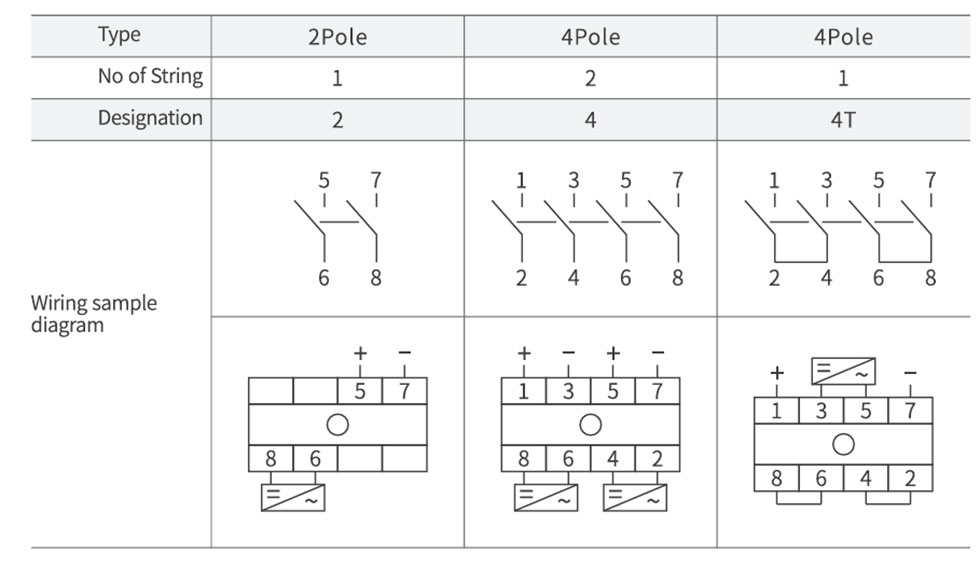

Diagrama de fiação

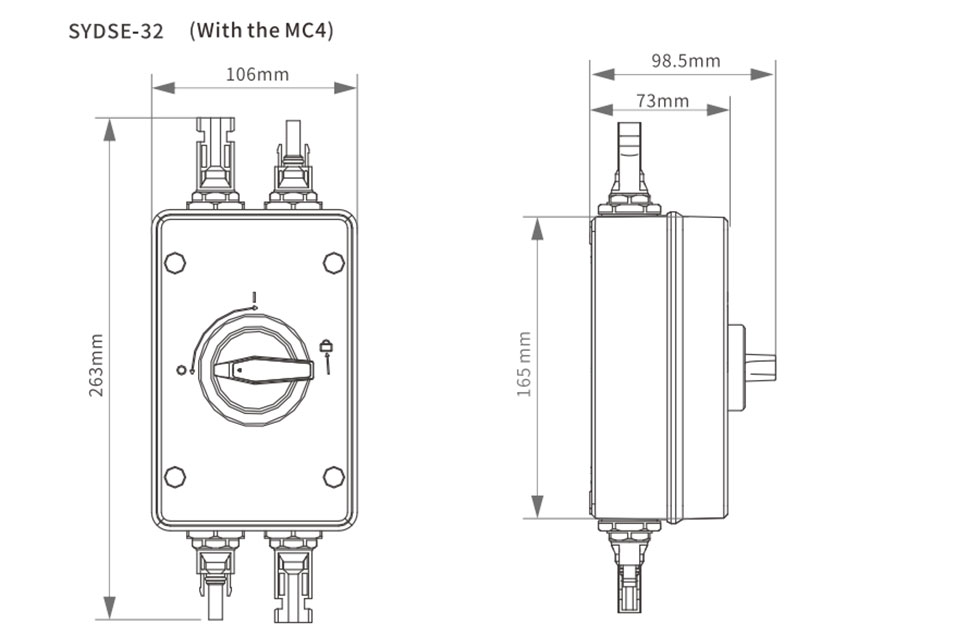

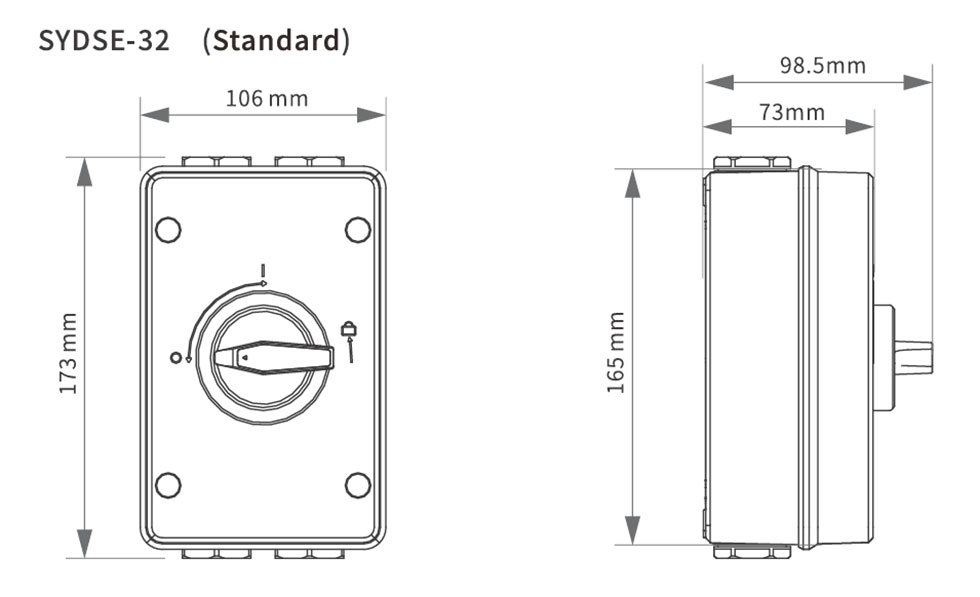

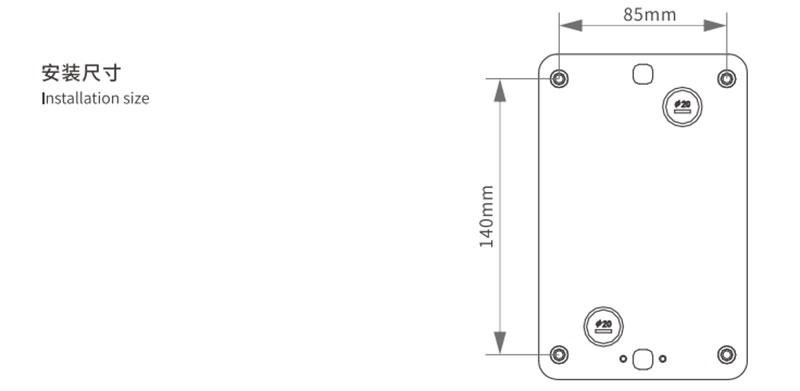

Aparência e dimensões de instalação
