Por que escolher uma caixa combinadora de 1000 Vcc com MCB para painéis solares

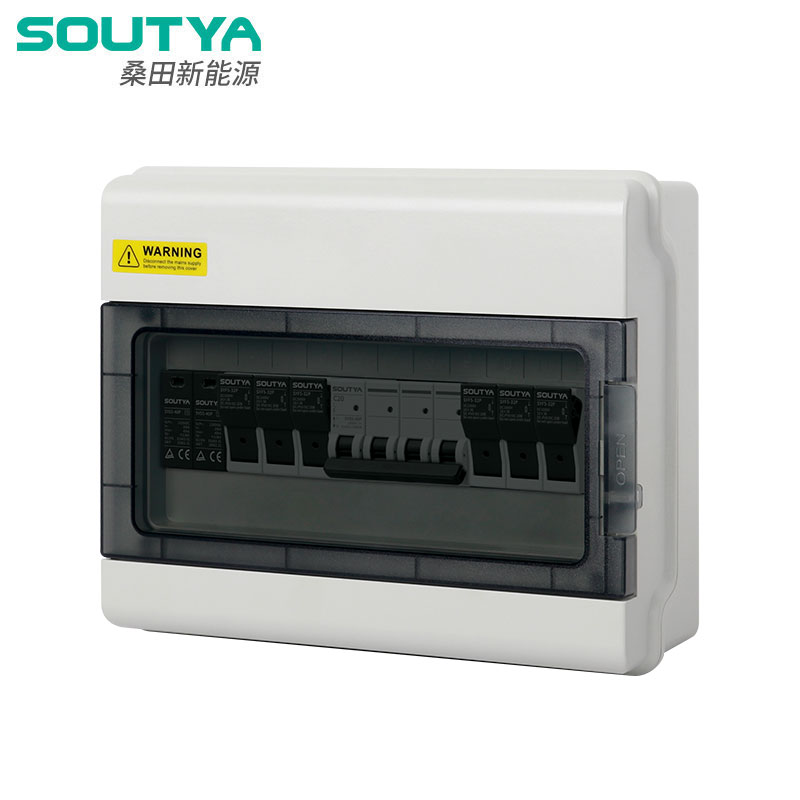

O que é uma caixa combinadora de 1000 V DC 2 em 1 saída?

Uma caixa combinadora agrega múltiplas entradas de strings fotovoltaicas em uma única saída. A configuração de saída 2 em 1 aceita duas entradas de string e fornece um circuito combinado ao inversor. A classificação de 1000 Vcc corresponde aos sistemas fotovoltaicos comerciais padrão. Este modelo usa um MCB como dispositivo de proteção contra sobrecorrente em vez de fusíveis. A capacidade de reinicialização do MCB reduz os custos de manutenção em comparação com fusíveis substituíveis.

Por que os conjuntos fotovoltaicos precisam de uma caixa combinadora com proteção MCB?

Os arranjos fotovoltaicos operam sob alta tensão CC e corrente variável. Falhas como curtos-circuitos ou correntes reversas podem danificar os módulos e a fiação. Uma caixa combinadora com um MCB fornece uma proteção de sobrecorrente reconfigurável. De acordo com a IEC 62548:2016, cada string deve ser protegido contra sobrecorrente. O tipo MCB permite restauração rápida após um desarme, o que é útil para solução de problemas de strings. Para sistemas grandes, as caixas combinadoras modulares com MCBs reduzem o tempo de inatividade.

Como o tipo MCB difere das caixas combinadoras baseadas em fusíveis?

O MCB oferece conveniência para sistemas onde são esperadas reinicializações de proteção frequentes. Os tipos de fusíveis podem ser mais baratos para instalações remotas ou fixas onde a substituição é aceitável.

Quais especificações técnicas os compradores devem verificar para caixas combinadoras de 1000 Vcc?

Ao selecionar uma caixa combinadora de 1000 Vcc do tipo MCB 2 em 1 saída, verifique estes parâmetros:

• Tensão nominal:Deve ser pelo menos a tensão máxima do sistema (1000V DC).
• Corrente nominal por string:Certifique-se de que a classificação do MCB corresponda à corrente de curto-circuito da string (Isc) com margem.
• Capacidade de ruptura:O MCB deve ser capaz de interromper a máxima corrente de falta possível. A IEC 60947-2 define os requisitos de capacidade de interrupção CC. Para 1000 Vcc, procure pelo menos 6kA a 10kA.
• Classificação IP:As instalações externas devem ter IP65 ou melhor para proteção contra entrada de poeira e água.
• Número de entradas:A saída 2 em 1 é adequada para duas cordas. Sistemas maiores podem precisar de mais insumos.
• Certificações:Verifique a listagem TUV, CE ou UL relevante para o seu mercado.

Quais aplicações são mais adequadas para uma configuração de saída 2 em 1?

Uma caixa combinadora 2 em 1 é ideal para pequenos sistemas comerciais ou residenciais em telhados com duas cadeias. Funciona onde o espaço é limitado e cada string requer proteção de sobrecorrente separada antes da combinação. O formato compacto cabe dentro de uma caixa de junção próxima ao array. Também serve como combinador para sistemas de armazenamento de baterias que possuem dois bancos de baterias paralelos. Para arrays maiores, múltiplas unidades podem ser colocadas em cascata ou é necessária uma caixa combinadora de múltiplas entradas.

Como garantir a operação confiável de uma caixa combinadora de 1000 Vcc?

A instalação deve seguir os códigos elétricos locais e as instruções do fabricante. Use cabos dimensionados corretamente com conectores com classificação CC adequados. Certifique-se de que o gabinete esteja aterrado e vedado contra umidade. Teste periodicamente o MCB desarmando-o manualmente para confirmar a função mecânica. Em ambientes de alta umidade, considere unidades com revestimentos anticorrosivos nos terminais. Dispositivos de proteção contra surtos (SPDs) podem ser adicionados em linha para proteção adicional contra raios, embora não estejam incluídos nesta versão básica.

Perguntas frequentes

Referências

[1] CEI 62548:2016. Matrizes fotovoltaicas (PV) – Requisitos de projeto [S]. 2016.

[2] IEC 60947-2:2020. Equipamento de manobra e controle de baixa tensão – Parte 2: Disjuntores [S]. 2020.

[3] UL 1699B:2018. Proteção de circuito de falha de arco CC fotovoltaico (PV) [S]. 2018.
